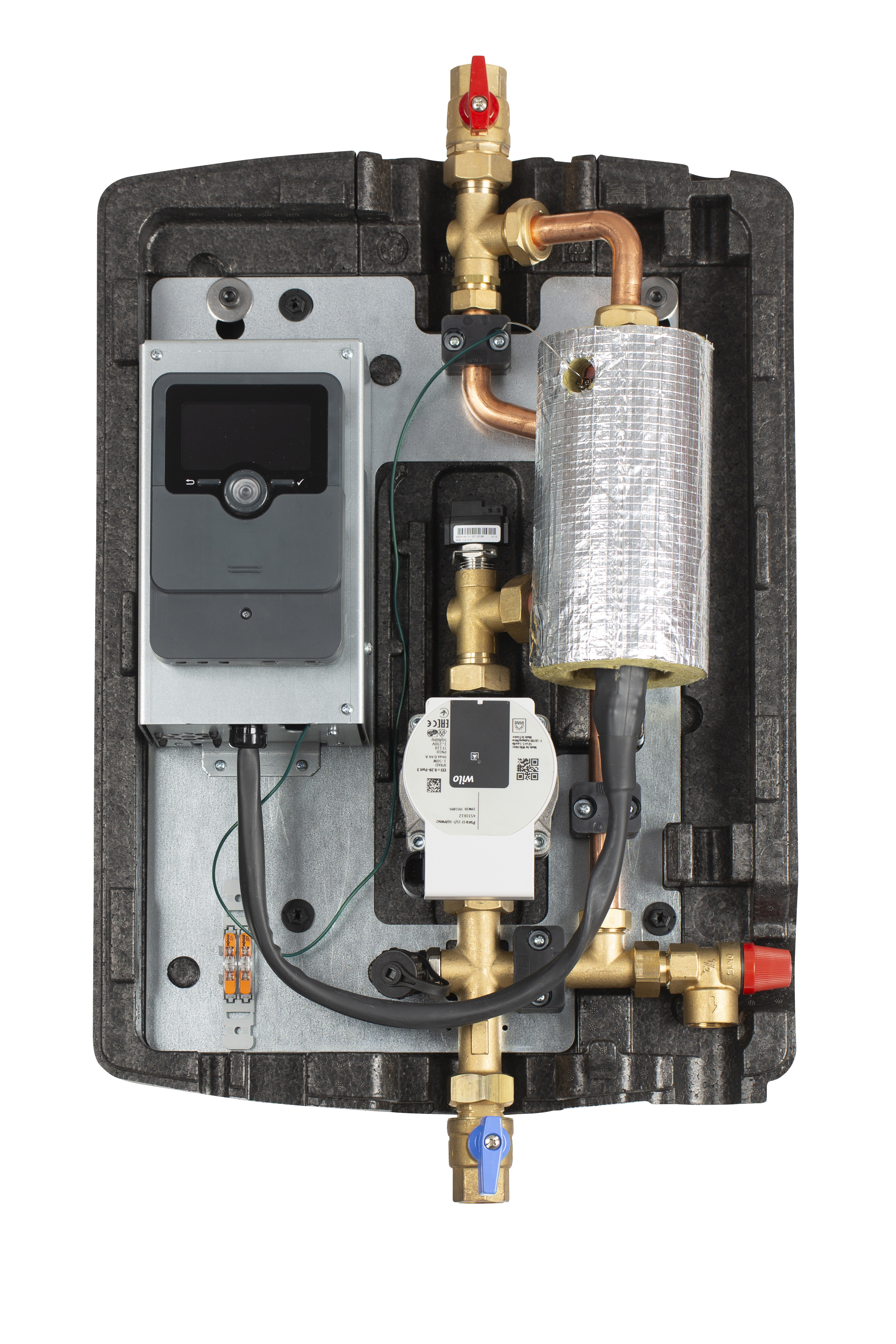

Bei der tubra®-e-Therm C handelt es sich um eine Hydraulikeinheit mit elektronischer Zieltemperatur-Regelung zur thermischen Speicherung von PV-Strom.

Die kompakte Hydraulikeinheit lässt sich modular an Heizregistern von Warmwasserspeicher mit Trinkwasser und Pufferspeicher mit Heizungswasser anschließen. Eine Nachrüstung an vorhandene Trinkwasser- und Pufferspeicher ist einfach möglich. Die tubra®-e-Therm C Lösung zur Eigenverbrauchsoptimierung im Zusammenspiel mit externen Energiemanagementsystemen

Durch die Leistungsmodulation vom externen Energiemanagementsystemen ist es möglich, trotz schwankender Photovoltaik-Stromproduktion und schwankenden Haushaltsstrombedarf den gesamten Photovoltaik-Überschuss thermisch zu nutzen.

Abhängig vom externen Energiemanagementsystem können selbst geringe und schwankende Überschussleistungen in nutzbare Wärme mit konstanter Temperatur umgewandelt werden. Damit wird der Speicher geschichtet von oben nach unten beladen und es steht nach kurzer Zeit bereits nutzbare Wärme zur Verfügung und die konventionelle, fossile Nachheizung wird unterdrückt.

Die elektrothermische Station

• Einsetzbar an Pufferspeichern und Heizregistern von Trinkwasserspeichern.
• Optimal zur Nachrüstung an vorhandene Speicher.
• Automatische Pumpensteuerung durch Zieltemperatur-Regelung
• Energiespeicherung in Warmwasserspeichern mit deutlich höheren Speicherkapazitäten als in Batterien.
• Schnelle Leistungsmodulation bis 3000 W mit der eTherm C3 und bis 9000 W mit der eTherm C9.

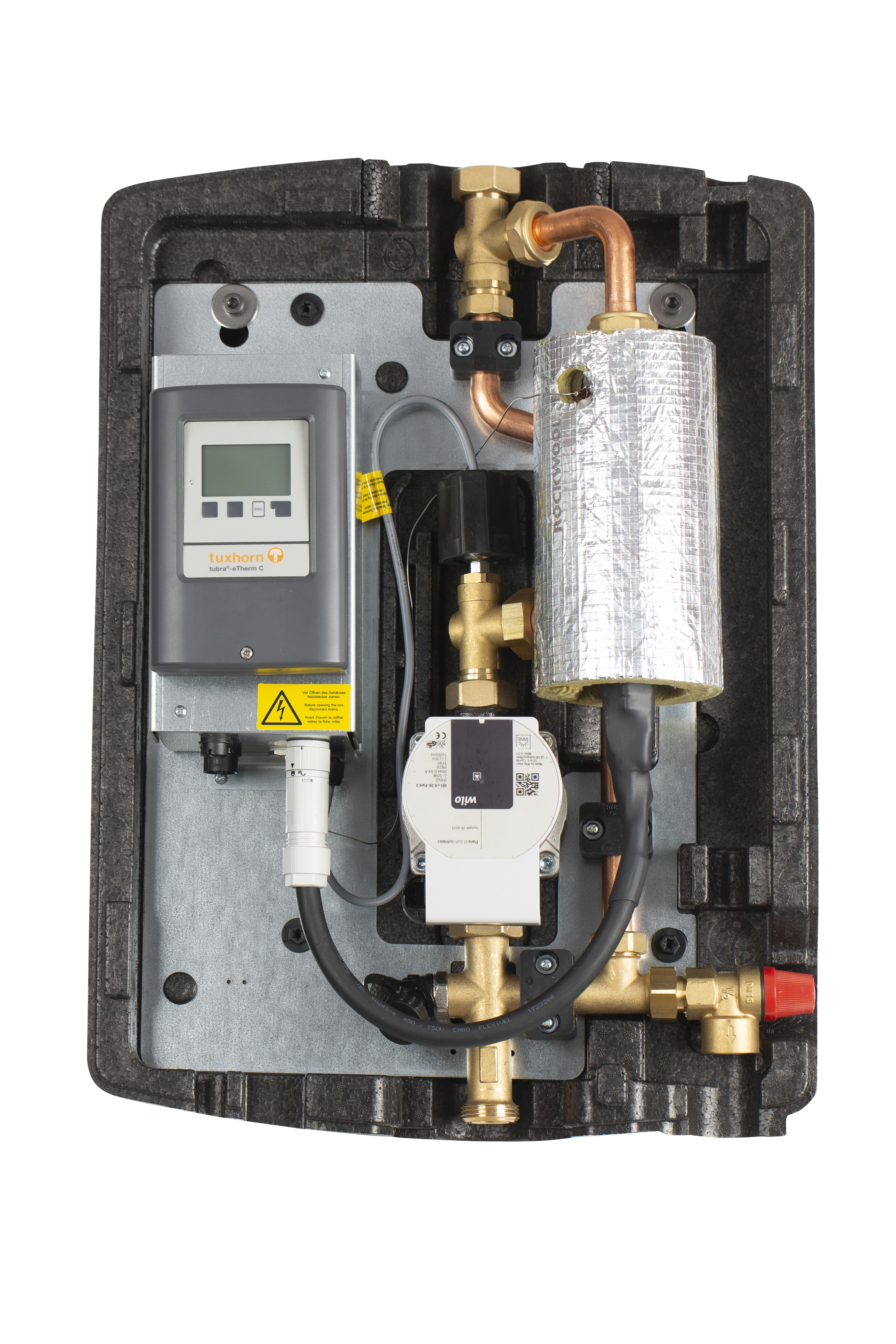

Bei der tubra®-e-Therm handelt es sich um eine Hydraulikeinheit mit integrierter Regelung zur thermischen Speicherung von Photovoltaikstrom zur Eigenverbrauchsoptimierung. Die kompakte Hydraulikeinheit lässt sich modular an Warmwasserspeicher mit Trinkwasser und Pufferspeicher mit Heizungswasser anschließen. Eine Nachrüstung an vorhandene Trinkwasser- und Pufferspeicher ist einfach möglich. Die integrierte Leistungsmesseinheit wird am Einspeisepunkt zum Netz vor dem Stromzähler installiert. Die Regelung steuert die Leistung der Elektroheizung entsprechend dem Überschuss aus der Photovoltaikanlage um eine Einspeisung ins Stromnetz zu vermeiden. Durch die Leistungsmodulation ist es möglich, trotz schwankender Photovoltaik-Stromproduktion und schwankenden Haushaltsstrombedarf den gesamten Photovoltaik-Überschuss thermisch zu nutzen.

Die schnelle Reaktionszeit von Leistungsmessung und Leistungsmodulation stellt sicher, dass kein Netzstrom für Heizzwecke verwendet wird. Selbst geringe und schwankende Überschussleistungen können in nutzbare Wärme mit konstanter Temperatur umgewandelt werden. Damit wird der Speicher geschichtet von oben nach unten beladen und es steht nach kurzer Zeit bereits nutzbare Wärme zur Verfügung und die konventionelle, fossile Nachheizung wird unterdrückt. Die tubra®-e-Therm kann bereits bei geringen Leistungen durch die doppelte Modulation sinnvolle Ladetemperaturen abgeben.

Die elektrothermische Station

• Einsetzbar an Pufferspeichern und Heizregistern von Trinkwasserspeichern.
• Optimal zur Nachrüstung an vorhandene Speicher.
• Eine kompakte Hydraulikeinheit mit integrierter Leistungsmessung, Leistungsregelung und Speicherlademanagement, systemunabhängig vom Wechselrichter und Stromzähler.
• Energiespeicherung in Warmwasserspeichern mit deutlich höheren Speicherkapazitäten als in Batterien.
• Schnelle Leistungsmodulation bis 3000 W in Kombination mit Drehzahlregelung der Ladepumpe für konstante Zieltemperatur bis 80°C und damit sofort nutzbare Wärme.

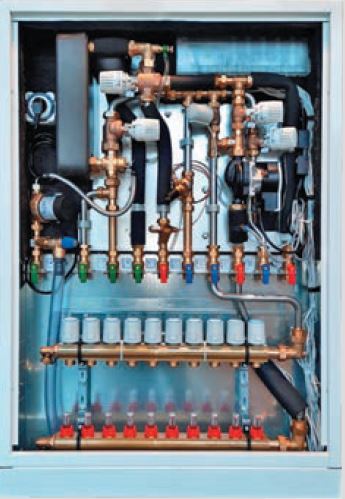

Die thermisch geregelten Wohnungsstation tubra®- FSU / FSM für komfortable, dezentrale und hygienische Trinkwassererwärmung und effiziente Heizungsverteilung.

Die thermische Wohnungsstation für Neubau und Sanierung
mit umfangreicher Serienausstattung. Ausführungen für
Heizkörpersysteme, Fußbodenheizung und Kombinationen.
Alle Ausführungen mit kupfer- und volledelstahl gelötetem
Plattenwärmetauscher.

Leistungsklassen
Netztemperatur 60 °C, Warmwassertemperatur 45 °C
• FSU/M-S: 14 l/min (35 kW)
• FSU/M-M: 20 l/min (50 kW)

Abmessungen
• Bautiefe 110 mm für Trockenbauwände geeignet
• AP-Gehäuse schmal: 570 x 700 x 150 mm
• UP-Gehäuse schmal: 570 x 700 - 900 x 110 - 160 mm
• AP-Gebäuse breit: 700 x 1160 x 150 mm
• UP-Gehäuse breit: 700 x 1160 - 1350 x 110 - 160 mm

Thermisch geregelten Wohnungsstation

Thermo Comfort System
• Thermische Warmwasserregelung durch 3-Wege Vorrang
Regelventil
• Bereitschaftstemperatur 50 °C gemäß VDI 2072
• Warmwasser Komfortstufe III gemäß VDI 6003
Delta Control System
• Integrierter Differenzdruckregler 30 kPa
• voreinstellbares Zonenventil im Heizungsabgang

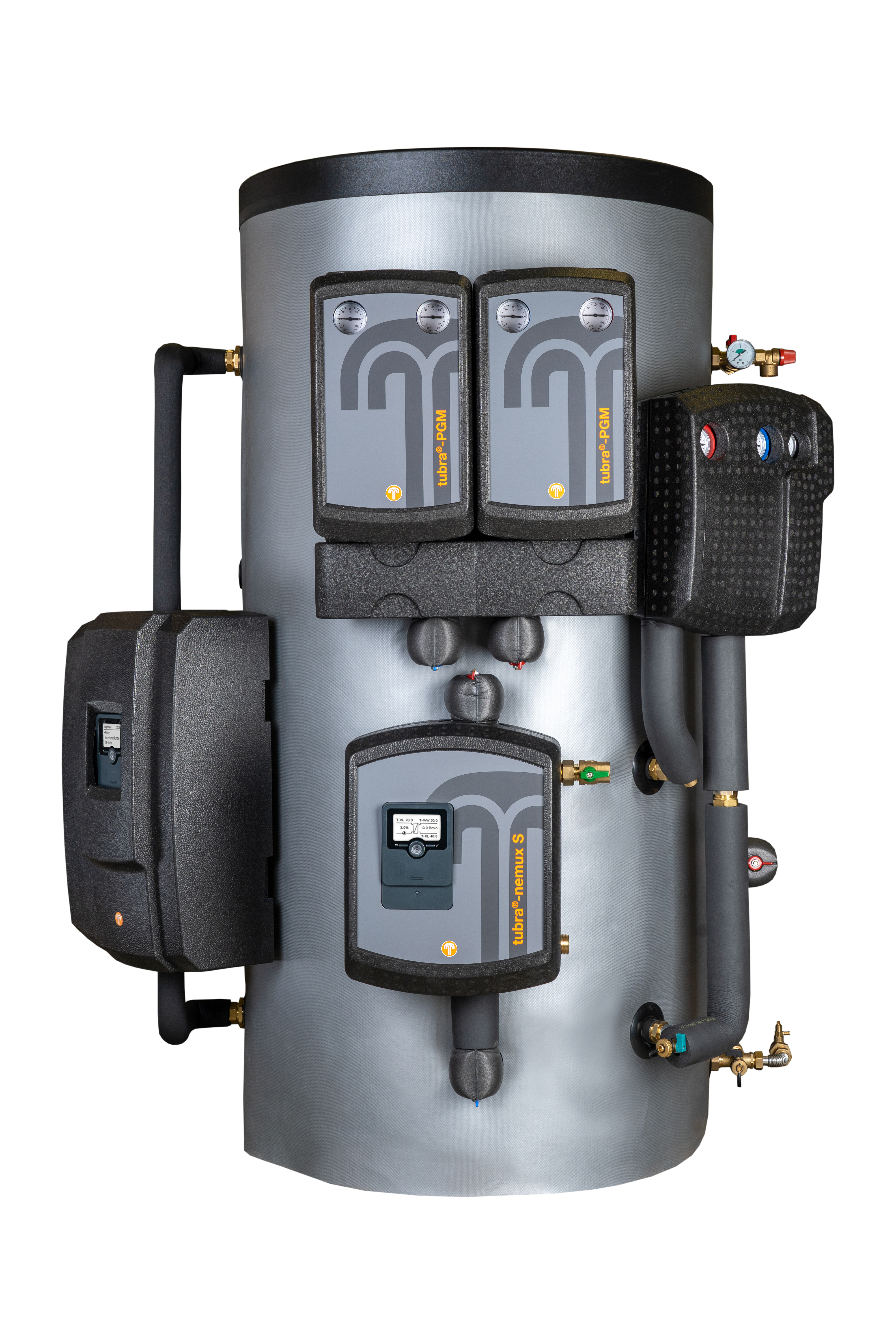

Der All in One Speicher für Heizung, Warmwasser, PV-Heat, Wärmepumpe,
Biomasse und Solar. Der Speicher ist ausgestattet mit einer internen Verrohrung und mit
Dämmung aus Polyesterfaservlies, die für höchste Energieeffizienz
sorgen.

Schnelle Installation durch komplett aufeinander abgestimmte Systemkomponenten
- sparen nicht nur Zeit sondern sind dazu noch platzeinsparend montierbar.

Mit tuxhorn Armaturen zum Systemspeicher
• Systemsicherheit mit optimaler Energieausnutzung durch
Schichtleitkamin für Heizkreisrücklauf
• Power to Heat geschichtet beladen - Speicher wird zu 100%
geschichtet durchgeladen
• platzsparend aufstellbar
• geringer Montageaufwand, durch interne Verrohrung
• optimal aufeinander abgestimmte Komponenten

turba®-numux S/M ist eine für das 1- und 2-Familienhaus konzipierte Frischwasserstation. tubra®-nemux S/M erwärmt das Trinkwasser im Edelstahl-Plattenwärmetauscher immer bedarfsgerecht und hygienisch frisch. Während des Zapfvorganges wird warmes Heizungswasser aus dem Pufferspeicher durch den Wärmetauscher gepumpt. Im Wärmetauscher wird die Wärme vom Heizungswasser entzogen und gleichzeitig dem Trinkwasser zugeführt. Somit wird das Trinkwasser im Gegenstromprinzip auf die eingestellte Temperatur erwärmt. Die intelligente Regelung passt die Leistung der Ladepumpe dem aktuellen Bedarf an. Somit wird dem Pufferspeicher nur die minimal notwendige Energie entnommen. Durch die spezielle Wärmetauscherprägung wird eine hohe thermische Länge und damit niedrige Rücklauftemperatur erreicht. Die speziell entwickelte Anordnung der Bauteile schützt den Plattenwärmetauscher vor Verkalkung. Die warmen Anschlüsse sind am Wärmetauscher unten angeordnet, damit nach der Zapfung die ansonsten verkalkungsgefährdeten Stellen schnellstmöglich abgekühlt werden. Spül- und Absprerrhähne sichern eine hohe Bedien- und Servicefreundlichkeit zu. Die speziell vorbereitete Halterung ermöglicht eine einfache Wandmontage. Optional kann tubra®-nemux auch direkt am Speicher montiert werden. Komplett vormontiert und isoliert muss tubra®-nemux nur noch an den Plattenspeicher und das Trinkwassernetz angeschlossen werden.

Elektronisch geregelte Frischwasserstation mit vielen Optionen wie Zirkulationsprogrammen, Kaskadenfunktion mit bis zu 4 Stationen und Hygieneprogrammen.

• Komplette Edelstahlverrohrung
• Optimierte Dämmung gemäß EnEV 2014
• Varianten mit Volledelstahl PWT verfügbar
• Komfortfunktion (Warmstart)
• Funktion gleitender Sollwert: Bei geringer Puffertemperatur wird der Sollwert reduziert und damit der Pufferspeicher nicht durchmischt.
• Integrierte Rücklaufeinschichtung Funktion zur Unterstützung der Speicherschichtung
• tubra-nemux S - 28 l/min
• tubra-nemux M - 41 l/min
