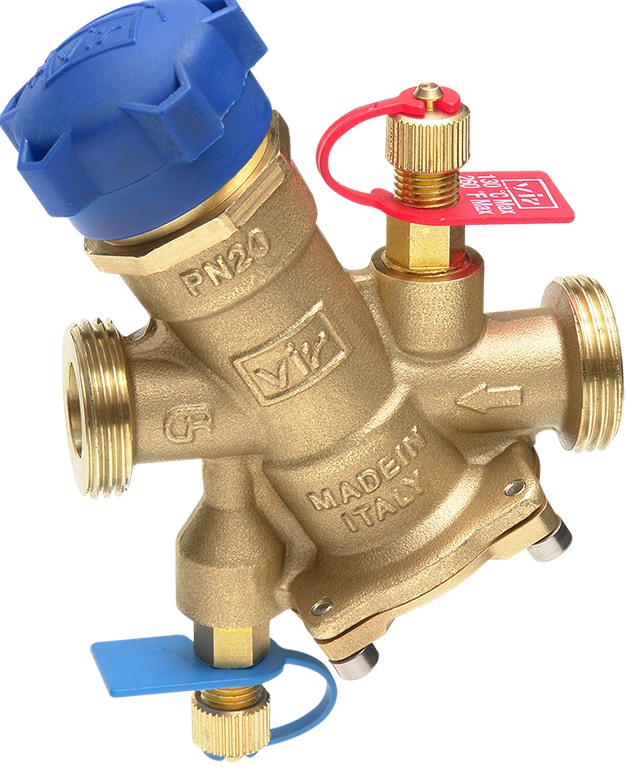

Druckunabhaengiges Regelventil aus EZB-Messing (PICV)

Aussen-/Aussengewinde fuer Verbindungsenden (ISO 228/1)

Mit Differenzdruckregler fuer Dp bis 400kpA

Toleranz des geregelten Nennstromes +/- 15%

In den folgenden Versionen verfuegbar :

• 9700 ohne Messnippel (diese erlaubt keine Installation von Messnippel)
• 9705 mit Messnippel

Durchflussmodulation verwendet immer den gesamten Ventilhub (unabhaengig von der Voreinstellung)

Mit M30x1,5 Gewindeanschluss fuer Linearantrieb

PN20 (Max 20bar bis 100°C, max 10bar bei 130°C)

Betriebsbedinungen :

Wasser geeignet -10°C bis +130°C

• unten 0°C nur fuer Wasser mit Frostschutzmittel Zusaetzen
• ueber 100°C nur fuer Wasser mit Anti-Siede Zusaetzen

(Ethylenglykol- oder Propylenglykolmischungen bis zu 50% können verwendet werden)

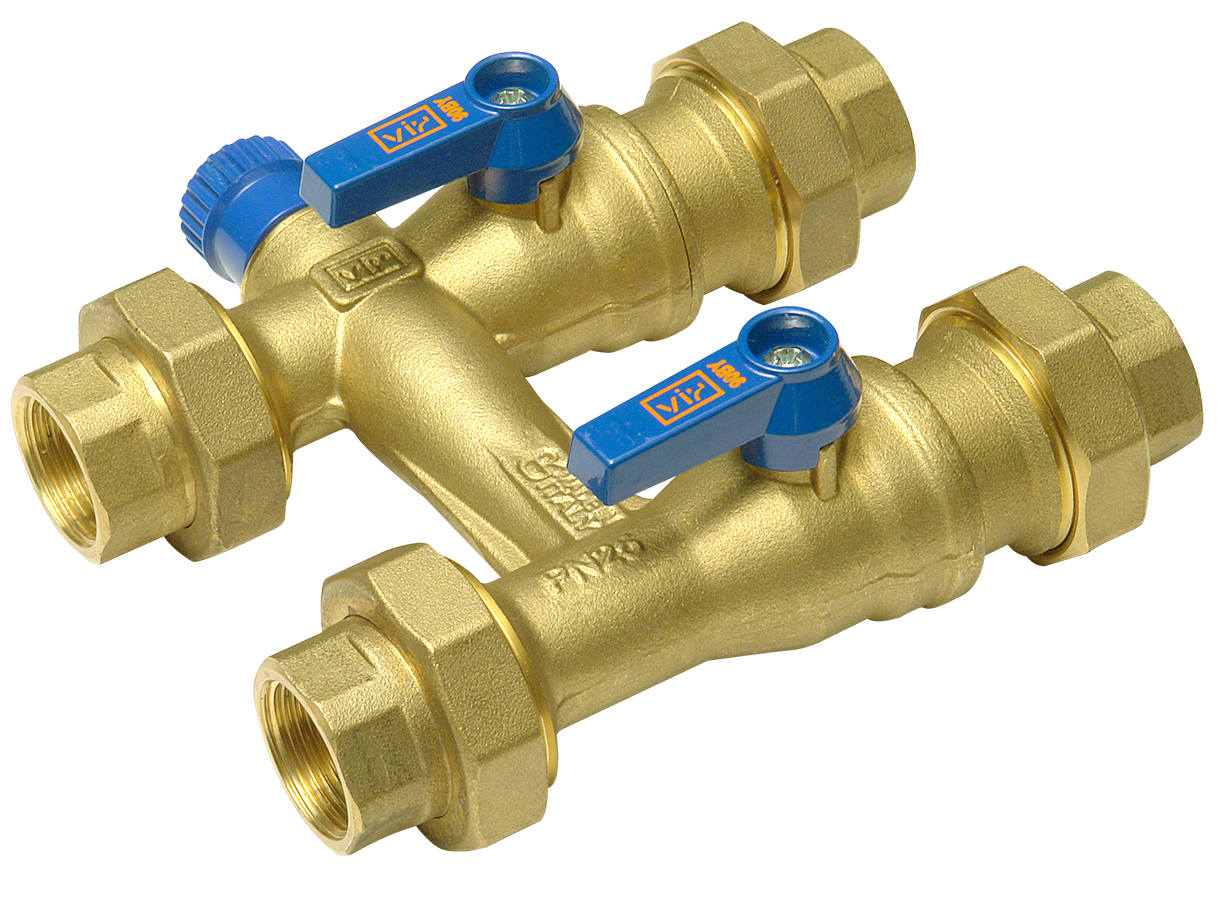

Doppelt Ventil fuer HVAC Terminal Units (Fan Coil, Waermetauscher, u. s. w.)

Auch in den folgenden Versionen verfuegbar :

• mit 4 montierten Innengewinde Verbindungsenden (ISO 228/1)
• ohne Verbindungsenden (diese koennen in mehreren Konfigurationen as optional bestellt werden)

Luft-Test gemaess EN12266-1

In 40mm oder 80mm Mitte zu Mitte Versionen verfuegbar

Einteiliger Koerper mit integriertem By-Pass

Ausblassichere Spindel

PN25 (Max 25bar bis 110°C, max 20bar ueber)

Betriebsbedinungen :

Wasser geeignet -10°C bis +130°C

• unten 0°C nur fuer Wasser mit Frostschutzmittel Zusaetzen
• ueber 100°C nur fuer Wasser mit Anti-Siede Zusaetzen

(Ethylenglykol- oder Propylenglykolmischungen bis zu 50% können verwendet werden)

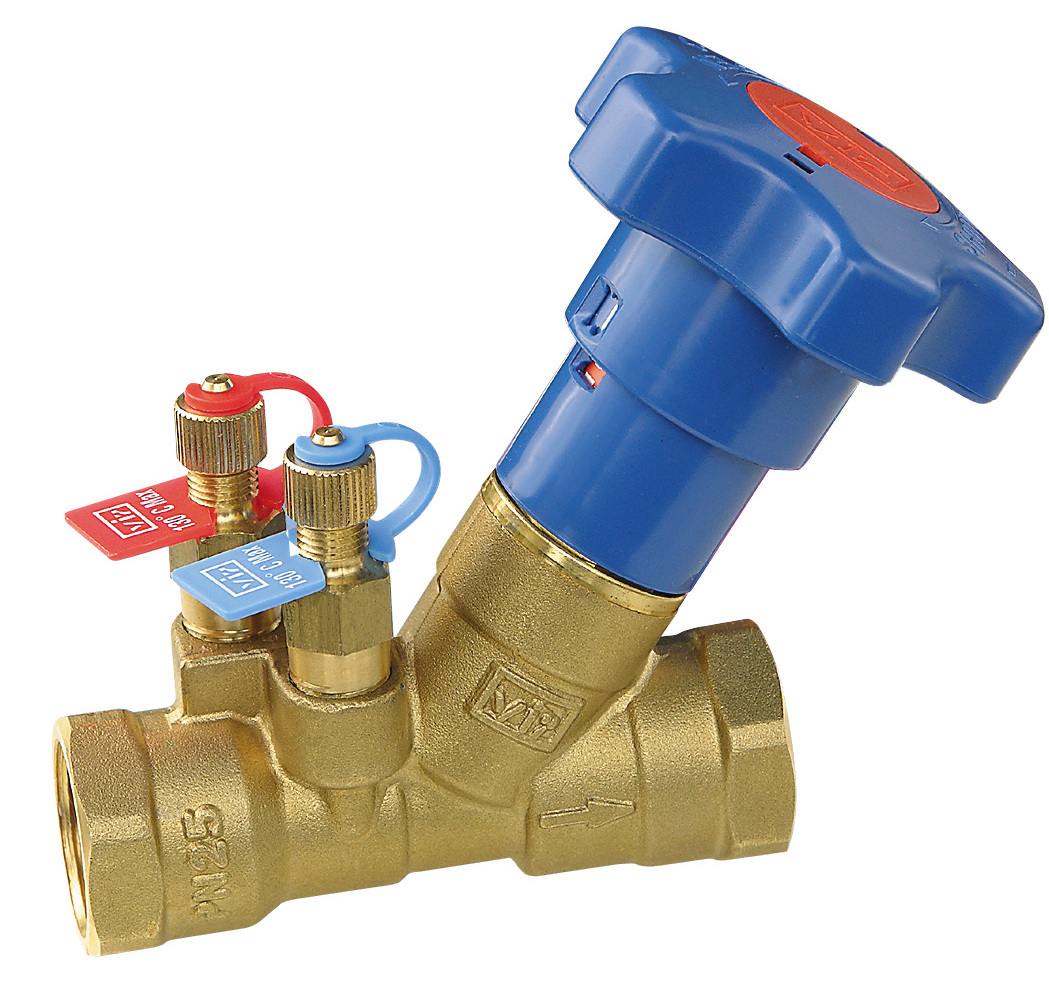

Doppelregulierventil aus EZB-Messing

Innen-/Innengewinde (ISO 228/1 fuer DN15/20, ISO 7/1 Rp ueber)

Auch mit Ablass am Hochdruckpruefpunkt verfuegbar

Design nach BS7350

Toleranz bei nominalem Kvs +/- 3% (Test gemaess BS7350)

PN25 (Max 25bar bis 110°C, max 20bar ueber)

Betriebsbedinungen :

Wasser geeignet -10°C bis +130°C (120°C mit O/N Kit)

• unten 0°C nur fuer Wasser mit Frostschutzmittel Zusaetzen
• ueber 100°C nur fuer Wasser mit Anti-Siede Zusaetzen

(Ethylenglykol- oder Propylenglykolmischungen bis zu 50% können verwendet werden)

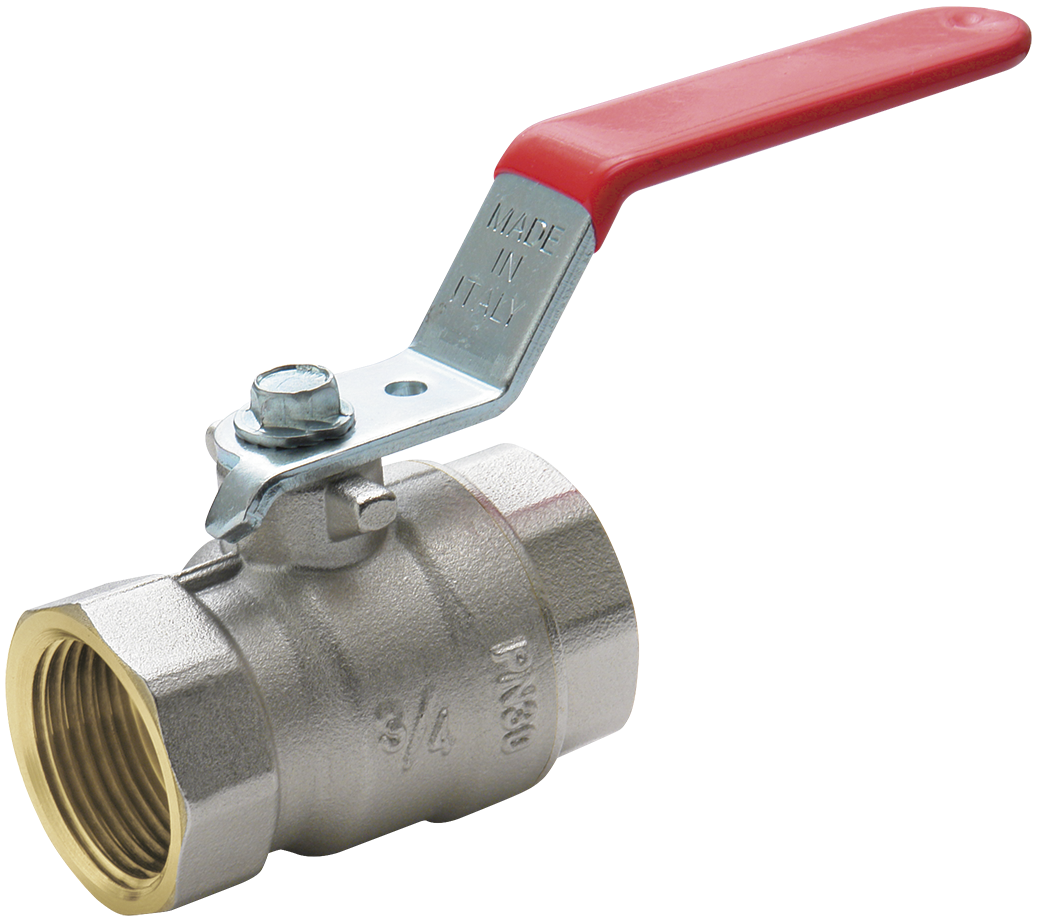

Vernickelter Messing-Kugelhahn mit vollem Durchgang

Innen-Innengewinde (ISO 228/1)

Gewinde und Innenteile nicht vernickelt

Luft-Test gemaess EN12266-1

Verchromte Kugel, PTFE-Sitze

Ausblassichere Spindel, FKM + NBR Spindel O-Ring

Umschaltbarem Griff

PN32 (Max 32bar bis 85°C, max 10bar bei 130°C)

Mit Luft max 20bar bis 110°C, max 10bar bei 130°C

Betriebsbedinungen :

• Wasser geeignet 0°C bis +130°C
• Luft geeignet -10°C bis +130°C

Druckunabhaengiges Regelventil aus EZB-Messing (PICV)

Aussen-/Aussengewinde fuer Verbindungsenden (ISO 228/1)

Mit Differenzdruckregler fuer Dp bis 400kpA

Toleranz des geregelten Nennstromes +/- 15%

In den folgenden Versionen verfuegbar :

• 9700 ohne Messnippel (diese erlaubt keine Installation von Messnippel)
• 9705 mit Messnippel

Durchflussmodulation verwendet immer den gesamten Ventilhub (unabhaengig von der Voreinstellung)

Mit M30x1,5 Gewindeanschluss fuer Linearantrieb

PN20 (Max 20bar bis 100°C, max 10bar bei 130°C)

Betriebsbedinungen :

Wasser geeignet -10°C bis +130°C

• unten 0°C nur fuer Wasser mit Frostschutzmittel Zusaetzen
• ueber 100°C nur fuer Wasser mit Anti-Siede Zusaetzen

(Ethylenglykol- oder Propylenglykolmischungen bis zu 50% können verwendet werden)

Doppelt Ventil fuer HVAC Terminal Units (Fan Coil, Waermetauscher, u. s. w.)

Auch in den folgenden Versionen verfuegbar :

• mit 4 montierten Innengewinde Verbindungsenden (ISO 228/1)
• ohne Verbindungsenden (diese koennen in mehreren Konfigurationen as optional bestellt werden)

Luft-Test gemaess EN12266-1

In 40mm oder 80mm Mitte zu Mitte Versionen verfuegbar

Einteiliger Koerper mit integriertem By-Pass

Ausblassichere Spindel

PN25 (Max 25bar bis 110°C, max 20bar ueber)

Betriebsbedinungen :

Wasser geeignet -10°C bis +130°C

• unten 0°C nur fuer Wasser mit Frostschutzmittel Zusaetzen
• ueber 100°C nur fuer Wasser mit Anti-Siede Zusaetzen

(Ethylenglykol- oder Propylenglykolmischungen bis zu 50% können verwendet werden)

Doppelregulierventil aus EZB-Messing

Innen-/Innengewinde (ISO 228/1 fuer DN15/20, ISO 7/1 Rp ueber)

Auch mit Ablass am Hochdruckpruefpunkt verfuegbar

Design nach BS7350

Toleranz bei nominalem Kvs +/- 3% (Test gemaess BS7350)

PN25 (Max 25bar bis 110°C, max 20bar ueber)

Betriebsbedinungen :

Wasser geeignet -10°C bis +130°C (120°C mit O/N Kit)

• unten 0°C nur fuer Wasser mit Frostschutzmittel Zusaetzen
• ueber 100°C nur fuer Wasser mit Anti-Siede Zusaetzen

(Ethylenglykol- oder Propylenglykolmischungen bis zu 50% können verwendet werden)
