SYMPOR Thin Layer Element DSE 10-12

Das Trockenbauelement Sympor Silber Reflex TBES 20-16 mit 20 mm Gesamthöhe ist ideal für den nachträglichen Einbau einer Fußbodenheizung mit minimaler Aufbauhöhe. Das Element TBES verfügt über Rohrumlenkbögen an beiden Plattenenden. Die Wärmeverteilung vom Heizrohr erfolgt über eine aufgeklebte Alubeschichtung. Rohre mit 16 mm Durchmesser können problemlos verlegt werden.

Sympor TBES 20-16 werden in Qualität EPS 200 formgeschäumt und sind güteüberwacht nach DIN EN 13163. Die hohe Rohdichte ermöglicht eine maximale Verkehrslast von 75 KN/m²

Plattenformat: 600 x 1600 mm

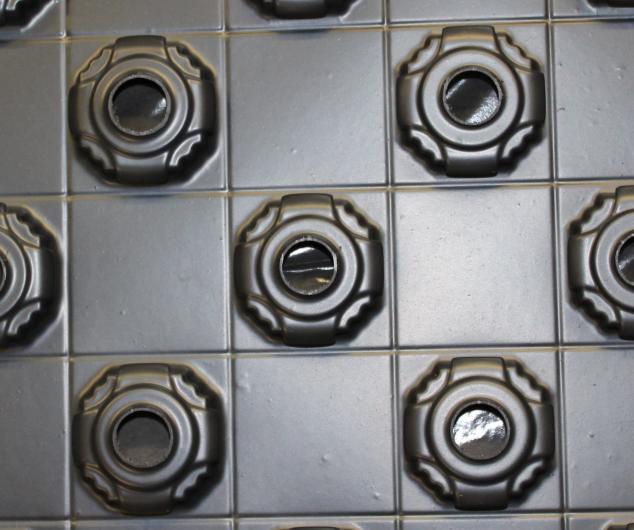

Noppenplatten mit 5 cm Verlegeraster
Für Rohre 14 – 16 mm
Mit Trittschallprofil
Normal belastbar
PS-Folie schwarz 0,6 mm
Plattenformat 1400 x 800 mm

Wärmeleitfähigkeit deklarierter Wert λD : 0,04 W/mK

Dynamische Steifigkeit S: 30 MN/m³

Trittschallverbesserung: 26 dB

Verkehrslast max. 5 kPa

Rohr Verlegeraster 50 mm

Rohdichte 20 kg/m³

Brandverhalten nach ÖNORM EN 13501-1: Euroklasse E

Produkttype nach EN 13163: EPS-T

Maximale Lademenge / LKW: 1747,20 m²

Rollenbahn aus EPS-T 650 mit einer reißfesten Alu-PET-Folienbeschichtung aus Bändchengewebe mit Rasteraufdruck 50 mm und selbstklebender Überlappung

Rollenformat: 10000 x 1000 mm
Verpackung: PE Sack


Anwendungsbereich: Trittschalldämmung für Fußbodenheizung, für Tackernadel oder Schienenfixierung der Heizungsrohre Geeignet für eine Gesamtbelastung von 650 kg/m2

Wärmeleitfähigkeit deklarierter Wert λD: 0,04 W/mK

Biegefestigkeit: ≥50 kPa

Wärmeformbeständigkeit kurzfristig: 95 °C

Wärmeformbeständigkeit langfristig: 75-80°C

Brandverhalten (gem. ÖNORM EN 13501-1): E

Produkttyp nach ÖNORM B 6000: EPS-T 650

Rollenbahn aus EPS-T 650 mit einer reißfesten PE-Velour-Klettfolie beschichtet. Weiße Folie mit blauem Rasteraufdruck 50 mm und selbstklebender Überlappung

Rollenformat: 10000 x 1000 mm
Verpackung: PE Sack


Anwendungsbereich: Trittschalldämmung für Fußbodenheizung, für Klettrohre 16-17 mm
Geeignet für eine Gesamtbelastung von 650 kg/m²

Wärmeleitfähigkeit deklarierter Wert λD : 0,04 W/mK

Biegefestigkeit: ≥ 50 kPa

Wärmeformbeständigkeit kurzfristig: 95°C

Wärmeformbeständigkeit langfristig: 75-80°C

Brandverhalten (gem. ONORM EN 13501-1): E

Produkttyp nach EN 13163 : EPS-T 650
