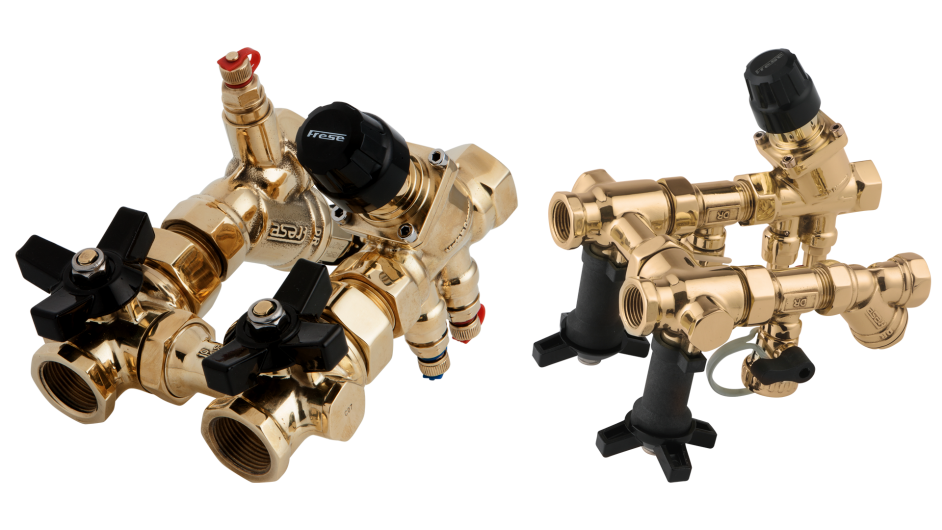

MODULA One-Serie

Sparen Sie Pumpenergiekosten und gewährleisten Sie eine problemlose Inbetriebnahme der Anlage mit dem PV Compact

PV Compact ist ein dynamischer, anpassbarer Differenzdruckregler, der anhand der allgemeinen Frese COMPACT Design-Plattform konzipiert wurde, die auch die beliebten OPTIMA Compact und SIGMA Compact hervorgebracht hat.

PV Compact hat absichtlich einen hohen Kv-Wert, d. h. es erreicht im Vergleich zu allen anderen Differenzdruckreglern den niedrigsten Druckverlust, trägt so zu einem niedrigeren Pumpenergieverbrauch bei und spart Energie. Das kompakte Design von PV Compact erleichtert die Installation, vor allem in Systemen mit begrenztem Raum und die externe verstellsichere Voreinstellungsvorrichtung auf dem Ventil erlaubt ein Einstellen und Anpassen des Differenzdrucks vor Ort ohne Unterbrechung des Systembetriebs.

Das Partnersystemventil für die Zulaufseite kann als Teil der Lösung mitgeliefert werden.

Die Einstellung von PV Compact ist schnell und einfach: Das Ventil wird mithilfe einer einfachen und klaren Voreinstellungsvorrichtung auf dem Ventil eingestellt.

Der Sollwert kann anhand der offiziellen Frese Volumenstromdiagramme oder der Frese APP festgelegt werden.

Differenzdruckregler

Differenzdruckregler können sowohl in häuslichen als auch in gewerblichen Heiz- und Kühlsystemen eingesetzt werden.

Wenn thermostatische Regelventile nicht richtig schließen, erzeugen Heiz- und Kühlsysteme häufig aufgrund von Differenzdruckschwankungen Geräusche.

Trotz der regelmäßigen Verwendung von drehzahl-geregelten Pumpen in größeren Systemen, ist ein Anstieg des Differenzdrucks wahrscheinlich, wenn das System unter Teillastbedingungen läuft,
und führt potenziell zu einem höheren Systemgeräusche und einer ineffizienten Regulierung der Regelventile.

Ein Differenzdruckregler, wie PV Compact oder PV Compact Spectrum-Serie sorgt dafür, dass der Differenzdruck im gesamten Kreislauf oder bei jeder Einheit unter allen Bedingungen konstant bleibt, und schützt die Thermostat- und Regelventile vor einem ansteigenden Differenzdruck. Auf diese Weise wird eine gut modulierende Regelung und ein verringertes Geräuschrisiko gewährleistet.

Mit der COMBIFLOW 6-Wege-Lösung benötigen Sie nur ein Ventil und einen Stellantrieb, um einen vollständigen druckunabhängigen Abgleich und Regelung zu erreichen

Diese - weltweit erste - Lösung ermöglicht es unseren Kunden, die Komplexität von 4-Leiter Heiz- und Kühlsystemen durch Minimierung der Anzahl der erforderlichen Ventilkomponenten zu reduzieren.

Durch die Integration des DP-Reglers in das Ventil gibt es nun weniger Anschlusspunkte, was potenzielle Leckageprobleme minimiert. Und mit nur einem Stellantrieb wird nur noch ein Datenpunkt zur GLT benötigt

Das COMBIFLOW 6-Wege-Ventil ist so konstruiert, dass es einen großen Durchflussbereich abdeckt. Dies vereinfacht die Produktauswahl, da eine kleinere Produktpalette (nur zwei Größen) eine Vielzahl von Anforderungen abdecken kann. Darüber hinaus konnten durch die extrem hohe Durchflusskapazität die Ventilabmessungen verkleinert werden, was zur kompakten Bauweise des Ventils beiträgt.Eine Version mit geringem Durchfluss ist ebenfalls erhältlich.

Das Ventil verfügt über alle Energiespareigenschaften, die Sie von der OPTIMA Compact Produktserie gewohnt sind. Außerdem weist der COMBIFLOW 6-Wege den niedrigsten auf dem Markt bekannten Druckverlust auf, was zu erheblichen Energieeinsparungen bei der Pumpe führt.

Anwendung

COMBIFLOW kommt in 4-Rohr-Systemen zum Einsatz, wie z.B.:

• Heizung und Kühlung über Deckenstrahlplatten
• dezentralen Lüftungsgeräten
• Fan-Coil-Systemen
• Konvektionsheiz und -kühleinheiten

Merkmale

• Patentierte „6-Wege-PICV“-Technologie
• Integrierter Differenzdruckregler (DP)
• Nur ein Ventil mit Stellantrieb zur Volumenstromregelung und für die Umschaltung zwischen Kühl- und Heizkreislauf
• Separate Volumenstromvoreinstellungen für Kühlen und Heizen über BACnet oder Modbus
• Konstanter Differenzdruck für 100 %-ige Ventilautorität
• Hoher KVS-Wert bei minimalem Druckverlust
• Hohe Volumenströme mit minimalem Differenzdruck
• Integrierte Druckentlastung in geschlossener Position verhindert ein Zusammenziehen oder ausdehnen des Wassers im Verbraucher
• Entnehmbare Differenzdruckeinsatz

Vorteile

• Die präzise Volumenstromregelung, ohne zweites Ventil und zweiten Stellantrieb, reduziert die Stückliste und den Montage- und Inbetriebnahmeaufwand
• Kompakte Lösung mit geringem Platzbedarf
• Komplettlösung. Keine Ausgleichsventile oder zusätzliche Regelventil erforderlich
• Der geringe Druckverlust des 6-Wege Combiflow reduziert die erforderliche Förderhöhe und senkt den Energieverbrauch. Durch die Optimierung kann möglicherweise die Pumpengröße verringert werden
• Der entnehmbare Differenzdruckeinsatz ermöglicht eine effiziente Spülung bei vollem Volumenstrom sowie eine einfache Entleerung, ohne dass die Rohrverbindungen geöffnet und neu abgedichtet werden müssen
• Nur ein Datenpunkt für die Verbindung mit der GLT erforderlich
• Ferneinstellung des Volumenstroms über BACnet oder Modbus
• Längere Lebensdauer des Stellantriebs und geringerer Stromverbrauch, da alle Druckschwankungen durch den integrierten Differenzdruckregler und nicht durch kontinuierliche Anpassung der Stellantriebsposition ausgeglichen werden
• Einfache und schnelle Dimensionierung über den Volumenstrom

Druckunabhängiges Heizkörperventil

Frese RadCon ist ein druckunabhängiges Heizkörperventil für den Einsatz in Zweirohr-Heizkörpersystemen.

Zusammen mit dem eleganten Thermostatkopf bietet RadCon optimalen Komfort, höchste Energieeffizienz und eine einfache Montage.

Das Ventil kann für einen Bereich von 20 l/h bis 340 l/h voreingestellt werden und ermöglicht auch bei Schwankungen des Differenzdrucks im Heizkörpersystem eine modulierte Regelung.

Es kombiniert extern veränderbare Voreinstellungen, einen Differenzdruckregler sowie ein modulierendes Heizkörperventil.

Sie erhalten mühelos die volle Kontrolle über den Wasservolumenstrom im Gebäude und genießen gleichzeitig einen hohen Komfort bei geringeren Kosten. Maximaler ΔT dank einer höheren Systemstabilität.

Vorteile - Design

• Geringerer Zeitverlust bei der Festlegung und Auswahl der richtigen Voreinstellung. Stellen Sie einfach den benötigten Volumenstrom für den Heizkörper ein – ohne KV
• lexibilität bei Modifikationen des Systems nach der Erstinstallation

Vorteile - Installation

• Es sind keine weiteren Regelventile im Heizkörpersystem erforderlich, sofern der Differenzdruck 70 kPa nicht überschreitet
• Schnelle Inbetriebnahme dank automatischem, hydraulischem Systemabgleich
• Vereinfachtes Heizkörpersystemdesign
• Thermostatfühler mit M30x1,5-Anschluss

Vorteile - Betrieb

• Hoher Komfort für Endanwender durch hochpräzise Temperaturregelung
• Frostschutz-Thermostatkopf zum Schutz des Systems und geringerer Gefahr der Schimmelbildung
• Keine Strömungsgeräusche dank des integrierten Differenzdruckreglers
• Keine Überströmung durch den Heizkörper – für ein optimales ΔT im Heizkörpersystem
• Einfache Wartung – austauschbare Komponenten

Funktionen

• Der konstante Differenzdruck der modulierenden Regelkomponente bietet eine 100 %-ige Ventilautorität
• Der automatische Abgleich verhindert zu hohe Volumenstromraten – auch bei Druckschwankungen im System
• Thermostatkopf mit kompakten Abmessungen
• Differenzdruckbereich bis 70 kPa
• Vollständiges Programm DN10-DN20
• Thermostatkopf mit Diebstahlsicherung

Mit OPTIMA Compact erhalten Sie ein automatisches Volumenstrom-, Druck- und Temperaturregelventil für Heiz- und Kühlsysteme

In einem einzigen, kompakten Ventilgehäuse kombiniert OPTIMA Compact einen extern einstellbaren dynamischen Volumenstromregler mit einem Differenzdruckregler und einem modulierenden Regelventil.

OPTIMA Compact ermöglicht auch bei Schwankungen des Differenzdrucks eine modulierende Regelung mit vollständiger Ventilautorität, wodurch eine 100 %-ige Regelung des Wasservolumenstroms im Gebäude erreicht wird.

Darüber hinaus kann die richtige Anwendung des OPTIMA Compact auch den Energieverbrauch der Pumpe deutlich reduzieren und die Effizienz anderer Komponenten des Hydroniksystems verbessern. Zusätzlich bietet OPTIMA Compact einen hohen Komfort für Endverbraucher dank
seiner hochpräzisen Temperaturregelung.

Das Ventil passt sich bei schwankenden Druckverhältnissen automatisch an den voreingestellten Volumenstrom an und ermöglicht gleichzeitig eine vollständige modulierende Regelung. Um den Nennvolumenstrom zu erreichen, wird das Ventil mithilfe der einfachen Voreinstellungsskala auf
den gewünschten Sollwert eingestellt, der anhand der offiziellen Volumenstromkurven von Frese oder mit der Frese-App ermittelt werden kann.

OPTIMA Compact ist auch als Veriflow-Serie erhältlich. Diese verfügt über Druck-/Temperaturmessnippel mit einem einzigartigen Design, das die Überprüfung sowohl
des Volumenstroms als auch des Mindestdifferenzdrucks im Ventil ermöglicht. Es handelt sich hierbei um das erste druckunabhängige Regelventil (PICV) auf dem Markt, das beide Funktionen ohne Zusatzteile und zusätzlichen Platzbedarf in das ursprüngliche Ventilgehäuse integriert.

Sparen Sie Zeit, Energie und Kosten mit unserer patentierten Ventiltechnologie

Die patentierte druckunabhängige Technologie von Frese ist eine innovative, energiesparende Alternative zu herkömmlichen hydraulischen Abgleichs- und Regelungsverfahren. Sie bietet eine
effiziente und präzise Volumenstrom- und Differenzdruckregelung.

Die druckunabhängigen Ventile sorgen dafür, dass unabhängig von Druckschwankungen im System jederzeit die vorgesehenen Volumenstrombedingungen erreicht werden. Außerdem wird eine Überversorgung vermieden, was zu erheblichen Energieeinsparungen für die Pumpe führt.

Dynamische Ventile bieten mehrere verschiedene Vorteile gegenüber herkömmlichen, statischen Abgleichventilen. Sie tragen zur Vereinfachung des Systemdesigns bei, da keine zusätzlichen
Abgleichventile in den Verteilerrohren erforderlich sind. Sie sind auch sehr flexibel bei zukünftigen Modifikationen oder Erweiterungen Ihres Systems.

Da sich druckunabhängige Regelventile automatisch an alle Veränderungen im übrigen System anpassen, lassen sie sich viel einfacher in Betrieb nehmen, da sie keinen proportionalen Abgleich
erfordern. Mit unserer Veriflow-Serie können Sie jetzt auch den Volumenstrom des PICV messen und überprüfen.

Sparen Sie Energie dank Digitalisierung

In Verbindung mit einem OPTIMA Compact-Ventil bietet der LOGICA DigitalStellantrieb eine intelligente Hydronik-Regelung und sorgt für einen guten Überblick.

Einfache Installation und Verbindung zur GLT

Dieser verblüffend kompakte digitale Stellantrieb ist einfach zu installieren und ermöglicht eine direkte Kommunikation mit der Gebäudeleittechnik über Modbus oder BACnet, so dass kein separater Schaltkasten erforderlich ist.

Geringerer Energieverbrauch

LOGICA Digital verfügt über eine integrierte Delta-T-Regelung, die den Volumenstrombedarf der Pumpe senkt und eine konstante Optimierung der Systemleistung gewährleistet.

Systemintegratoren und Gebäudemanager erhalten Einblicke selbst in die einzelnen Endgeräte und können potenzielle Verbesserungen und neue Energieeffizienzstrategien analysieren und umsetzen.

Intelligente Lösung mit unübertroffenen Funktionen

• BACnet-MS/TP- & Modbus-RTU-Unterstützung
• Einfache Adressierung über DIP-Schalter
• 1 Binär- oder Analogeingang mit Unterstützung für Binär-Input, 0–10 V oder Pt1000
• 1 universeller Eingang/Ausgang mit Unterstützung für Binär-Daten, 0–10 V in
• Pt1000, 0–10 V out oder 0–10 V Positionsrückmeldung
  Vollständige integrierte OPTIMA CompactVentilbibliothek
• Auswählbare Kennlinie: Linear oder EQ%
• Volumenstromanzeige
• Thermische Leistungsanzeige (in Kombination mit 2 Temperatursensoren)
• Anzeige des thermischen Energieverbrauchs
• 5 auswählbare Steuerungsmethoden in der GLT
• Programmierbare planmäßige Ventilspülung und -betätigung
• Nennhub von bis zu 15 mm
• Auto-Kalibrierung für alle Nennhübe
• Direktmontage am Ventilhals mit Überwurfmutter
• Stellungsanzeige für Schaftweg
• Kurzschluss- und Umpolungsschutz
• Kompakte Bauweise
• Remote-Konfiguration und -Inbetriebnahme
