Eine innovative Symbiose zwischen Bauteiltemperierung und Zuluft schafft Behaglichkeit bei hoher Energieeffizienz durch maximale Ausnutzung der freien Kühlung. Nahezu unsichtbare Einbringung der Zuluft. Überdurchschnittlich hohe Zufriedenheit der Nutzer.

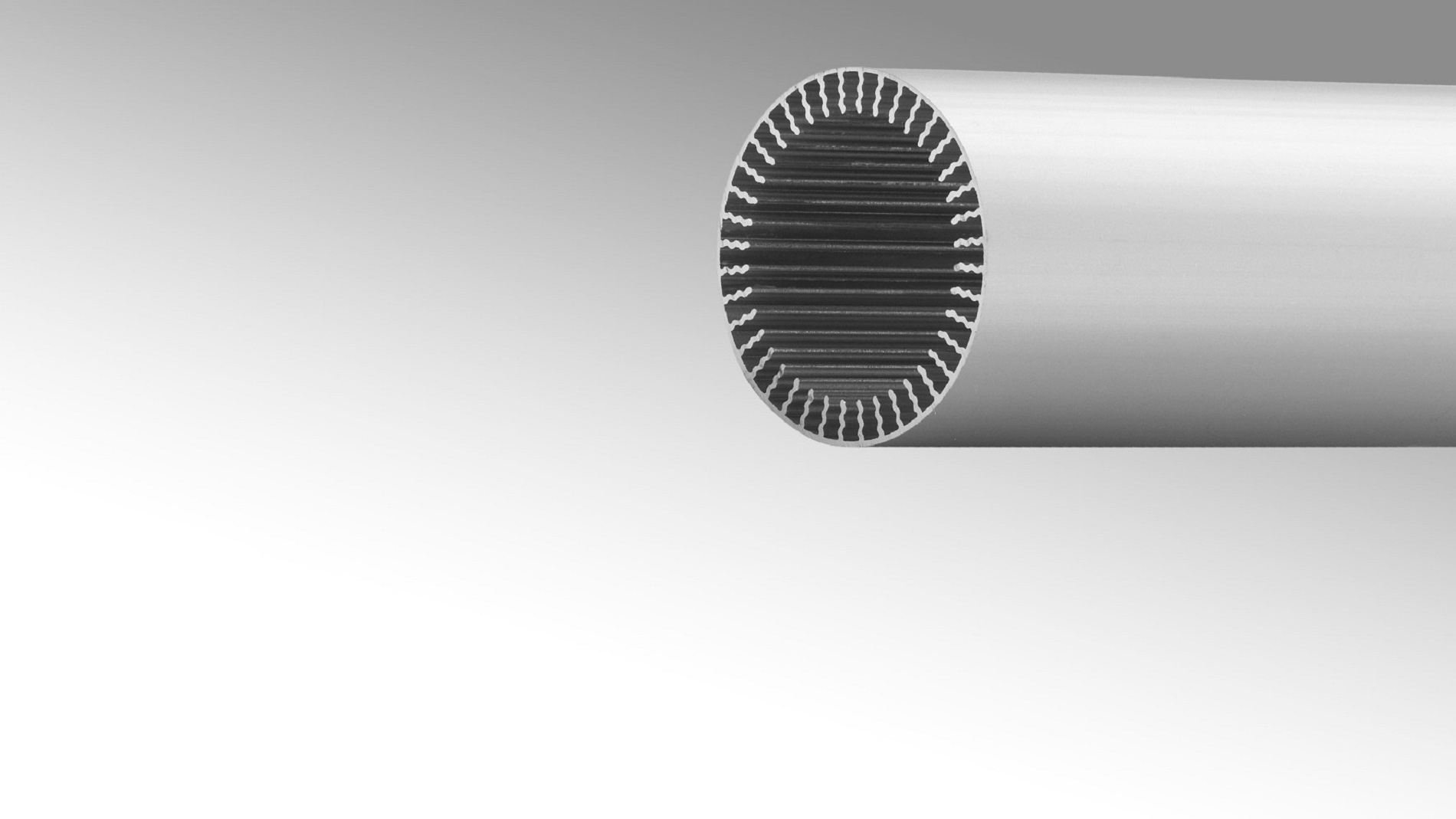

In die Betondecken werden achsbezogen Kühlrohre Ø 60 bzw. Ø 80 mm aus gut wärmeleitendem Aluminium eingegossen. Zur Verbesserung des Wärmeübergangs ist die innere Oberfläche berippt. Die Zuluft wird nicht direkt den Räumen zugeführt, sondern durchströmt zuvor die Kühlrohre innerhalb der Betondecken. Dabei erwärmt sich die kalte Zuluft auf annähernd Deckentemperatur. Die dafür notwendige Wärme wird der Decke entzogen. Dieser Wärmeentzug stellt gleichzeitig die Bauteilkühlung dar. Anschließend wird diese Zuluft über Kiefer Luftdurchlässe den Räumen zugeführt und deckt den hygienischen Frischluftbedarf. Es wird eine Austrittstemperatur der Zuluft von ca. 21 °C komplett ohne Nacherhitzer erreicht. Der Prozess erfolgt selbstregulierend und fast schwankungsfrei mit hoher Stabilität der Temperatur aufgrund der großen Speicherkapazität der Betondecken. Der Wärmerückgewinn der RLT-Anlage wird durch die Ergänzung mit dem System CONCRETCOOL auf über 95% gesteigert. Damit werden alle Anforderungen nach dem EEWärmeG übertroffen.

Kühlleistung (instationär): 30 - 70 W/m²
Rohrdurchmesser: 60 und 80 mm
Material: Aluminium
Wärmeübertragungsgrad: bis zu 90%
Deckenstärke: 22 – 35 cm
Spezifische Luftmengen: 6 - 7,5 m³/hm²

Schmaler Schlitzdurchlass für höchsten Komfort und unauffälligen Einbau in alle Deckenarten auch bei schwierigen Platzverhältnissen. Die zuverlässige Freistrahlcharakteristik verhindert Schmutzablagerungen entlang des Luftdurchlasses somit bleiben Decken länger sauber.

Volumenstrom: 20 - 250 m³/hm
Einbaubreite: 15, 18, 24 und 45 mm
Baulänge: 500 - 2500 mm
Sonderabmessungen|auf Anfrage
Halshöhe: 37 - 130 mm
Temperaturdifferenz: bis -14 K

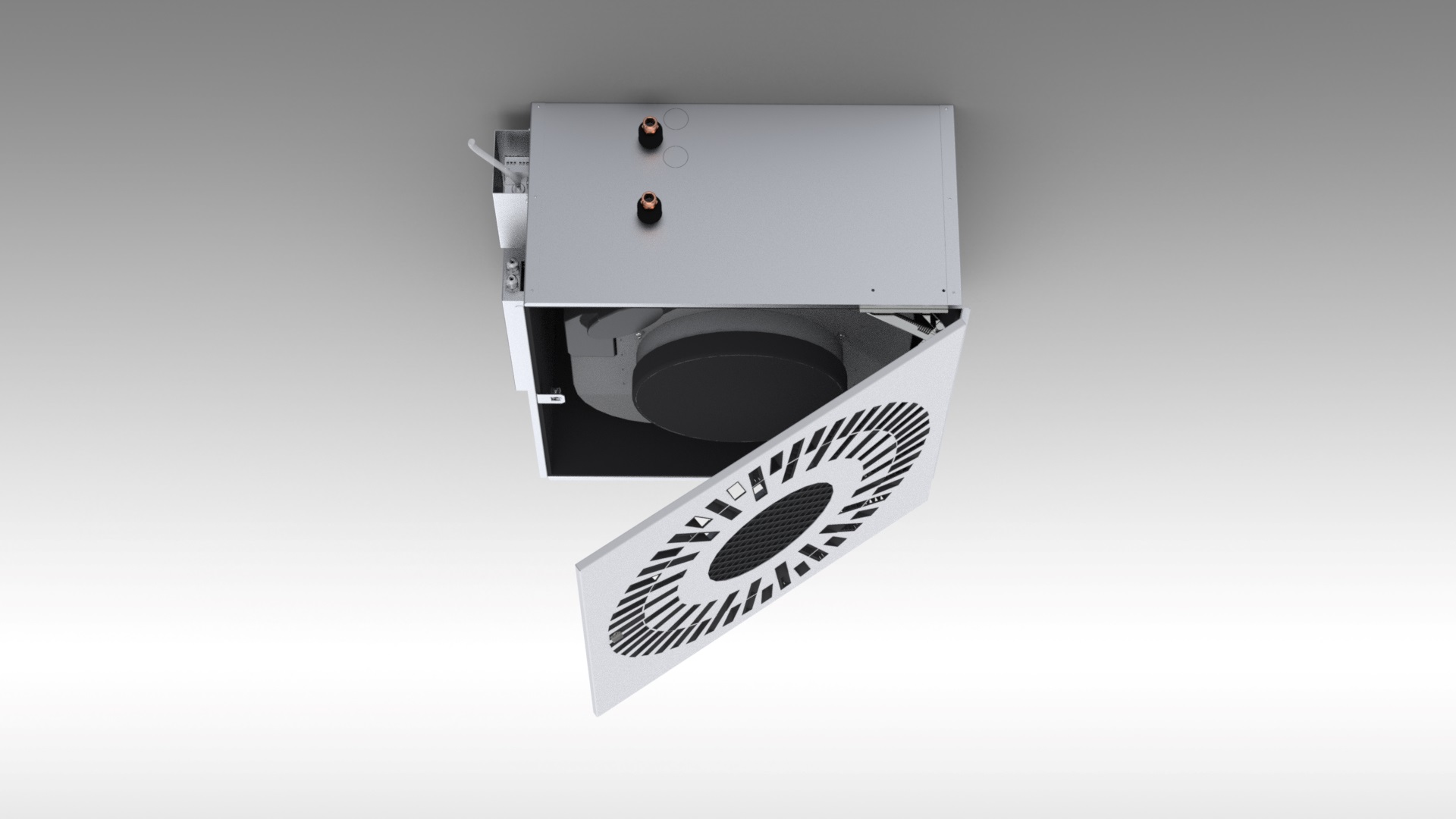

Dezentrales Umluftkühlsystem, das in puncto Abmessung, Kühlleistung, Akustik und Behaglichkeit neue Maßstäbe setzt. INDULVENT connect bietet eine 3D-Raumkonditionierung: Eine maximale Kühlleistung, die geringe Akustik sowie die hochkomfortable zugfreie Lufteinbringung ergeben eine überdurchschnittlich hohe Nutzerzufriedenheit. Als 2-Leiter-System zur Kühlung und als 4-Leiter-System für einen kombinierten Heiz- und Kühlbetrieb. Zusätzlich besteht die Möglichkeit, das Gerät optional mit einem Zuluftstutzen zu betreiben, was eine flexible Anpassung an spezifische Belüftungsbedürfnisse ermöglicht.

Ein Multitalent für Licht - Luft - Kühlung - Akustik

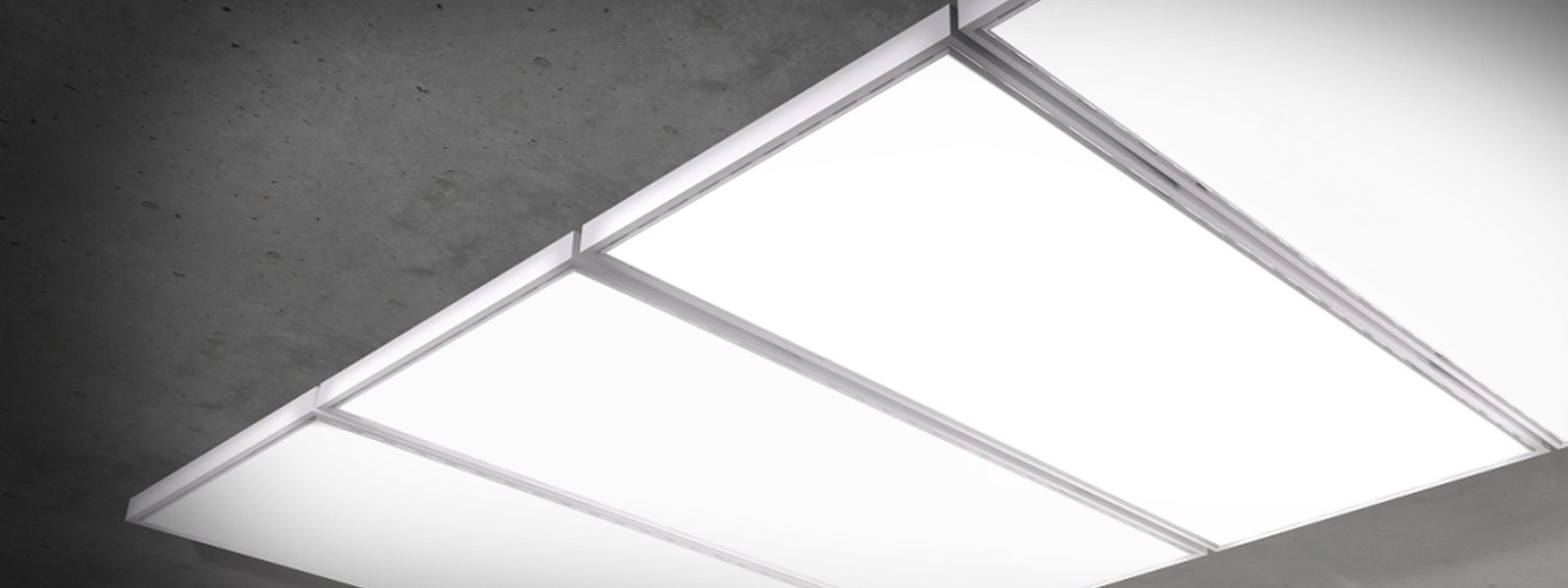

INDUSAIL LUMINOUS ist ein multifunktionales Lichtsegelsystem. Angenehme Akustik in Kombination mit einer komfortablen Kühlung und Lüftung sowie einer integrierten LED-Flächenbeleuchtung, die durch circadiane Lichtverläufe eine tageslichtnahe, blendfreie und dadurch ermüdungsarme Beleuchtung ermöglicht.
Vier Funktionen für den perfekten Raumkomfort:

• Zugfreie Frischluftzufuhr
• Komfortable Kühlung
• Hohe Schallabsorption
• Intelligente Raumbeleuchtung

  Für jeden Raum das Richtige

  Perfekter Raumkomfort durch vier Funktionen: Perfekte Ausleuchtung, zugfreie Frischluftzufuhr gepaart mit komfortabler Kühlung und einer hohen Schallabsorption für ein individuell angenehmes Wohlfühlklima. INDUSAIL LUMINOUS ist flexibel erweiterbar und kombinierbar mit den Ausführungen plus, air und silent. Die Anwendung kann einzeln oder vollflächig erfolgen. Somit bietet INDUSAIL LUMINOUS eine maximale Flexibiltät bei der Konzeption der Bürolandschaft.

INDUCOOL ist ein Hochleistungs-Kühldeckenpaneel. Die Kühlung erfolgt gleichzeitig über Luft und Wasser. Die Zuluft wird durch den integrierten Schlitzdurchlass zugfrei in die Aufenthaltsebene verteilt. Ein Verfahren, das Wärmeübergang und Kühlleistung erheblich steigert.

Der integrierte Schlitzdurchlass zieht durch seine Induktionswirkung die warme Raumluft über die wassergekühlten Aluminiumrippenplatten. Dadurch wird je nach Dimensionierung eine Kühlleistung von bis zu 500 W/m erreicht. Es genügt deshalb, nur 5-10% der Deckenfläche mit INDUCOOL-Paneelen zu belegen. Der Rest der Decke bleibt frei und steht Architekten für die freie Gestaltung zur Verfügung. Die Induktion an der Unterseite des INDUCOOL-Paneels - und somit unmittelbar im Raum - sorgt für einen raschen Abbau der Ausblasgeschwindigkeit und Temperaturdifferenzen, so dass im Aufenthaltsbereich höchste Anforderungen an den Raumkomfort erfüllt werden.

Kühlleistung: bis zu 500 W/m
Paneelbreite: 295 mm
Paneellänge: 500 - 1750 mm
Bauhöhe: 145 mm
Flächenbelegung: 5 - 10 %

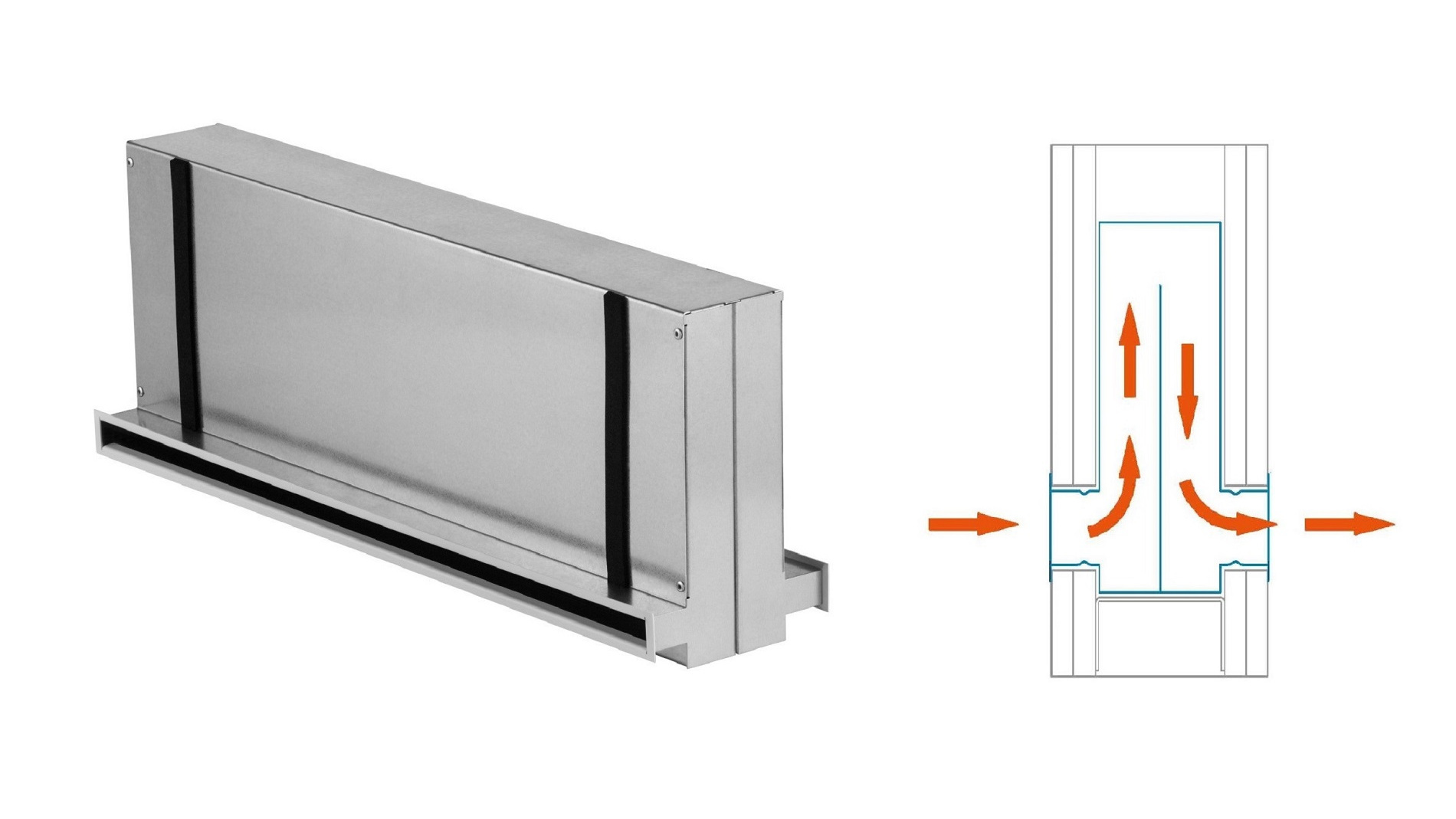

Das kompakte und akustisch hochwirksame Überströmelement für den Trennwandeinbau.
Der schallgedämmten Luftkasten wird flächenbündig in die Wand eingebaut wird. Der vom Raum aus sichtbare Schlitz kann mit einem Deko-

Rahmen verkleidet werden oder alternativ als offene Schattenfuge ausgebildet werden.

INDUSILENT ermöglicht die freie Überströmung der Luft von Raum zu Raum. Die durch den Einbau des Luft-Überströmelements erfolgte akustische Schwächung der Trennwand wird durch die integrierte hochwirksame Innenauskleidung auf ein Minimum reduziert. Unter Berücksichtigung einer maximalen Druckdifferenz von 20 Pa sind spezifische Volumenströme von bis zu 200 m³/hm möglich.

Baulängen: 500, 800, 1000, 1200 mm <br> Sonderlängen auf Anfrage
Kastenhöhe: 230 mm oder 340 mm (Typ T) / 300 mm (Typ S)
Volumenströme: bis 140 m³/hm
Druckverlust: < 20 Pa
Wandstärke: ab 58 mm (Typ TS)
Baustoffklasse nach DIN 4102: A2 (nicht brennbar)
