Zeichnungen, Software, Verarbeitungs- und Schulungslösungen für gewerbliche, Industrielle und Rohrleitungsbau-profis.

Victaulic ist über den gesamten Lebenszyklus eines Projekts hinweg Ihr Lösungsanbieter. Unsere erfahrenen Koordinatoren arbeiten mit Ihrem Team zusammen und bieten Ihnen zu jedem Zeitpunkt Ihres Bauzeitplans Schulungen und Ihr Fachwissen an.

Inhalt

Victaulic bietet Inhalte für 28 verschiedene Softwareplattformen an, darunter Autodesk Revit, AutoCAD, Bentley AutoPlant und Trimble PipeDesigner. Alle unsere Inhalte sind kostenlos erhältlich und können als einzelne Produktdateien oder als komplettes Paket im Zip-Format heruntergeladen werden.

Victaulic Tools für Revit

Victaulic Virtual Design and Construction hat ein innovatives Add-in für Autodesk Revit entwickelt, das die Vorlegen für MEP und Brandschutzrohrleitungen effizienter gestalten soll. Hauptfunktionen:

• Rohrwerkzeuge: Reduziert den Zeitaufwand für Aufgaben, die früher mehrere Minuten gedauert haben, auf ein paar Sekunden. Zu den Tools gehören Rohre löschen, Rohre drehen und Größe der Auswahl anpassen
• Assembly Manager: Einfachere Interaktion mit Baugruppen und Benachrichtigungen zu geänderten Objekten
• Continuous Spooling: Reduziert die Anzahl der Mausklicks, die zum Definieren der einzelnen Verbindungsrohre und Verbindungen vor Ort benötigt werden
• Leveler: Ordnet Informationen zu Ebenen nach dem Verschieben von Teilen wieder einfach zu
• Victaulic Inhalte: Victaulic Revit Inhalte sind in der Symbolleiste enthalten, neue Inhalte werden in die Symbolleiste aufgenommen, wenn sie veröffentlicht oder aktualisiert werden

Kostenvoranschläge

Victaulic bietet in der Branche führende Unterstützung für Kostenvoranschläge, damit Ihr Team eine Analyse der Gesamtkosten des Projekts durchführen und Abweichungen beim Umfang ausschalten kann.

Die Lösungen von Victaulic für Kostenvoranschläge:

• BIM Estimating Software
• Analyse der Gesamtkosten von Projekten
• Vergleich der Installationskosten

BIM-Service

Victaulic verfügt über ein engagiertes und erfahrenes Projekt-Team, das Sie bei Ihrem nächsten BIM-Projekt unterstützen wird. Mit individuellen Serviceleistungen in allen Phasen des Projektlebenszyklus unterstützt Sie das Victaulic Team von BIM Projektmanagern in allen Bauphasen.

Schulung

Von Software über optimale Verfahren für BIM und Rohrverlegung bietet Victaulic erstklassige Schulungen für Ihre individuellen geschäftlichen Anforderungen. Schulungsangebot:

• BIM-Training
• Revit-Training
• Optimale Verfahren für die Rohrverlegung

Das erste genutete mechanische Rohrverbindungssystem für drücke bis 16 bar an dünnwandigen Edelstahlrohren.

Für Edelstahlrohre mit dünnen Wandstärken

• Zum Verbinden von Edelstahlrohren mit Wandstärken von 1.6 bis 4.5mm
• Löst die Probleme, die beim Schweißen von Edelstahl auftreten
• Schnelle, saubere und einfache Rohrverbindungen

Kein Entzundern oder Passivieren der Verbindung erforderlich

• Keine chemische Behandlung der Rohre
• Saubere und einheitliche Verbindungen
• Keine Schwächung des Rohrs
• Keine Überhitzungsgefahr beim Rohr

Schnellere Installation

• Installation-Ready™ Technologie ist bis zu 10-mal schneller als Schweißen
• Weniger Installationsschritte
• Keine Demontage, keine losen Teile
• Kann bei jeder Witterung installiert werden
• Sichtprüfung der korrekt ausgeführten Installation

Niedrigere Gesamtkosten der Installation

• Minimiert die Faktoren, die sich auf Ihr Budget auswirken
• Optimierung der Team-Größe
• Kosten für Schweißerlaubnis entfallen
• Keine hochqualifizierten Schweißer erforderlich
• Höhere Produktivität auf der Baustelle

Neues StrengThin™ 100 Nutprofil

• Einzigartiges neues Nutprofil
• Besseres Eingreifen der Kupplung
• Kein Kelchmaß möglich
• Werkzeugverleih erhältlich

Geringeres Arbeitsrisiko und mehr Sicherheit

• Einhaltung Ihres Termins und geringeres Risiko auf der Baustelle
• Einheitliche, schnelle Rohrverbindungen
• Weniger Installationsschritte
• Keine Flammen, keine Rauchgasse
• Geringere Verletzungsgefahr

Produktmerkmale

• Installation-Ready™ Technologie
• In Größen von DN50 - DN300
• Kupplungen sind verzinkt oder mit blauer Zinkbeschichtung erhältlich
• Keine Drehmoment-Anforderungen
• Dichtungsmaterialien (EPDM Klasse "EF", Nitril Klasse "T")

Produkte

• Typ E497 StrengThin™ 100 Starre Kupplung für Edelstahl
• StrengThin™ 100 Formteile für Dünnwandige Edelstahlrohre
• Series 461/E461 Vic-300™ MasterSeal™ Absperrklappe aus Edelstahl
• Series 416/E416 Rückschlagklappe aus Edelstahl
• Typ E155 StrengThin™ 100 Kompensator
• RG3600 StrengThin™ 100 Rollnutwerkzeug

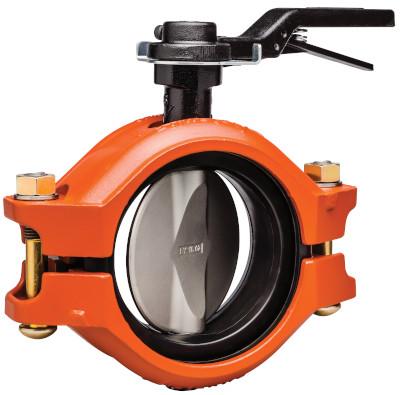

• Typ E125 Installation-Ready™ Absperrklappe

Vormontierte Victaulic Baugruppen optimieren Installationen in Zentralen

• Vertrauen durch Gesamtanbieter, einfache Bestellung
• Einfache Angabe einer einzelnen Katalogposition
• Montagefertige Verbindungen, keine losen Teile
• Schnellere und leichtere Installation

Victaulic Fallrohre, Pumpen mit Vibrationdämpfung

Serie 390 Auslass-Schwingungsisolations-Pumpenabsenkung

Serie 391 Ansaug-Schwingungsisolations-Pumpenabsenkung

Serie 392 Fallrohr mit Filter und Vibrationsdämpfung

• DN80 - DN300 / 3 - 12"
• Ausgelegt für den Betriebsdruck des Flanschanschlusses PN10/PN16
• -34°C bis +110°C / -30°F bis +230°F
• Sorgt für Geräuschminderung, Ausdehnung, Kontraktion und Abwinklung.

Vic-Verteiler

Victaulic Nr. 26 Vic-Verteiler

• DN20 - DN600 / 3/4 - 24"
• Ein individuell gefertiger Verteiler für alle Anwendungen in Zentralen mit anpassbarer Wandstärke, Länge, Anzahl und Lage der Abgänge und Beschichtungen.
• Mit allen verfügbaren Nuttypen.
• Nenndrücke richten sich nach dem Nenndruck der verwenden Kupplungen.

Was ist Installation-Ready™ Technologie?

Die patentierten Installation-Ready™ Kupplungen sorgen für schnelle, einfache Rohrverbindungen und reduzieren die Anzahl von losen Teilen, die herunterfallen oder verloren gehen können. Durch die einteilige Konstruktion muss die Kupplung oder das Formteil zur Montage nur auf das genutete Rohrende aufgesteckt und die Mutter angezogen werden.

Wie viel schneller ist die Installation-Ready™ Technologie im vergleich zu anderen Rohrverbindungsmethoden?

• Kann bis zu 10 Mal schneller installiert werden als geschweißte Verbindungen
• Kann bis zu 6 Mal schneller installiert werden als geflanschte Verbindungen
• Installation doppelt so schnell wie bei genuteten Standardkupplungen

Welche Vorteile bietet die Installation-Ready™ Technologie?

• Verkürzte Projektzeitpläne
• Weniger Materialtransport
• Bessere Handhabung des Arbeitsrisikos
• Mehr Sicherheit auf der Baustelle

Anwendungen

• Mit Installation-Ready™ Technologie
• Zum Verbinden roll- oder fräsgenuteter Rohre, genuteter Formteile, Ventile und von Zubehör
• Sorgt für eine flexible Rohrverbindung, die so konzipiert ist, dass ein gewisses Maß an linearen und/oder winkligen Bewegungen ausgeglichen werden kann
• Heizungs- und Klimatechnik, Versorgungsrohrleitungen, Prozessrohrleitungen, Bergbau

Rohrmaterial

• C-Stahl (Schedule 10 oder stärker)
• Edelstahl
• Verzinkt

Dichtungsklasse

• "EHP" EPDM
• "T" Nitril

Maximale Betriebstemperatur

• 121°C / 250°F

Maximaler Nenndruck

• 69 bar / 6895 kPa / 1000 psi

Erhältliche Größen

• DN50 - DN200 / 2 - 8"
