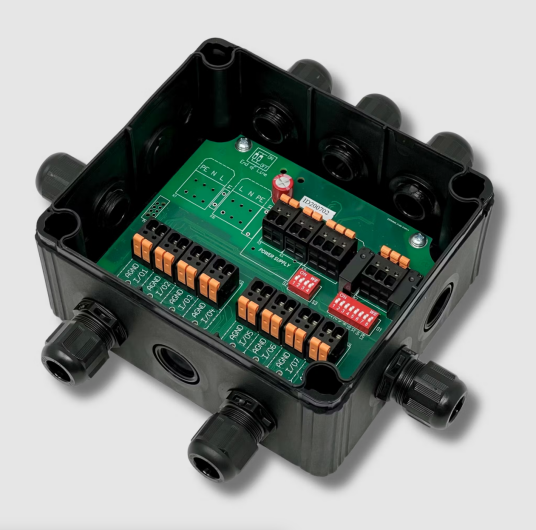

FBB-8UX2DO

Die Produktreihen FBM und FBB von romutec bieten neueste Lösungen für dezentrale Steuer- und Schaltaufgaben in der Gebäudeautomation. Beide Serien sind speziell darauf ausgelegt, Automationssysteme durch die Integration von digitalen und analogen Datenpunkten effizient und flexibel zu erweitern. Darüber hinaus verfügen diese Baureihen über optionale Funktionen, die speziell für BSK-Anwendungen (Brandschutzklappensteuerung) entwickelt wurden, und ermöglichen somit eine sichere und normgerechte Umsetzung dieser Anforderungen. Ob in Modbus RTU- oder BACnet MS/TP-Netzwerken, unsere I/O-Module gewährleisten eine nahtlose Integration und zuverlässige Steuerung.

Funktionsumfang

Die Module der Serien FBM und FBB bieten umfassende Funktionen für vielseitige Anwendungen:

• Universelle Ein-/Ausgänge (UX): Konfigurierbar als digitale oder analoge Ein- und Ausgänge für maximale Flexibilität.

• Relaissteuerung: Belastbare Relaisausgänge (bis zu 16 A bei 230 V AC) für motorisierte Geräte und Lichtsteuerung.

• Digitale Eingänge: Verarbeitung von Statusmeldungen, Fensterkontakten und Schaltern.

• Zählerfunktion: Unterstützung für digitale Impulse und Zählanwendungen.

• Netzwerk-Integration: FBM-Module arbeiten mit Modbus RTU, während FBB-Module vollständig BACnet MS/TP-kompatibel sind.

• Automatische Baudraten-Erkennung: Vereinfachte Einrichtung in beiden Netzwerktypen.

Technische Eigenschaften

• Spannungsversorgung: Varianten für 24 V AC/DC und 230 V AC.

• Schutzart: Bis zu IP66 für den Einsatz in anspruchsvollen Umgebungen.

• Kommunikationsschnittstellen:

• FBM: RS485 mit Modbus RTU über RS485

• FBB: BACnet MS/TP über RS485

• Montage: Dezentrale Installation mit werkzeuglosen Push-in-Klemmen und optionalen Magnetfüßen.

Vorteile

• Flexibilität: Universelle Ein-/Ausgänge und vielfältige Modulvarianten bieten Anpassungsmöglichkeiten für jedes Projekt.

• Benutzerfreundlichkeit: Einfache Konfiguration und Ins

Das TCP-RTU-GW-1/2 Modbus Gateway ist ein leistungsfähiges Schnittstellenmodul, das Modbus TCP in Modbus RTU-Telegramme übersetzt. Entwickelt für die Gebäudeautomation, ermöglicht es die nahtlose Integration von Steuerungssystemen. Das Gateway bietet eine einfache Konfiguration über ein Management- und Diagnose-Webinterface.

Funktionsumfang

Das Gateway ermöglicht die Verbindung von bis zu drei TCP-Master-Geräten mit Modbus RTU-Slaves über zwei serielle RS485-Schnittstellen. Die serielle Schnittstelle "Serial 1" ist galvanisch getrennt und für den Anschluss von bis zu 256 Geräten ausgelegt, während "Serial 2" bis zu 64 Geräte unterstützt.

Das Gerät unterstützt alle Modbus-Befehle sowie sämtliche Response- und Exception-Codes gemäß der Modbus Application Protocol Specification Rev. V1.1b3. Dank des Webinterfaces können serielle Schnittstellenparameter wie Baudrate, Format und Parität einfach eingestellt werden.

Das Gateway verfügt über zwei Betriebsmodi für die WIFI-Schnittstelle: Access Point und Station Mode. Der Access Point Mode erlaubt eine direkte Verbindung zur Konfiguration, während der Station Mode die Einbindung in bestehende Netzwerke ermöglicht.

Technische Spezifikationen

Spannungsversorgung: 24 V AC/DC, ±10 %

Stromaufnahme: 100 mA

Serielle Schnittstellen: RS485

Protokoll: Modbus RTU

Unterstützte Baudraten: 1.200 bis 115.200 Baud

Netzwerkschnittstellen: Ethernet RJ45, WIFI

Schutzart: IP20

Abmessungen: 17,5 x 90 x 58 mm (B x H x T)

Betriebstemperatur: 0 bis 50 °C

Maximale Schreibzyklen: 100.000 (internes EEPROM)

Vorteile

• Nahtlose Integration: Überträgt Modbus TCP-Telegramme direkt in RTU-Telegramme.

• Flexible Konfiguration: Webinterface für einfache Einrichtung und Verwaltung.

• Robust und vielseitig: Galvanisch getrennte RS485-Schnittstelle für störungsfreie Kommunikation.

• Effizient: Unterstützt bis zu 256 Geräte an einer Schnittstelle.

• Einfache übersichtliche Konfiguration über Webinterface

• WIFI-Accesspoint Modus ermöglicht jederzeit einen zusätzlichen Zugang zur Konfigurationsoberfläche (feste nicht veränderbare IP-Adresse). Das Gateway funktioniert hierbei als DHCP-Server.

• Modbus TCP Datenverkehr über WIFI oder Ethernet möglich

• Geringer Platzbedarf (1TE)

• Mehrfarbige Status-LED

• Verbindung zwischen den Geräten nach Modbus Spezifikation

• Keine Beschränkung bei den Modbus Function-Codes durch das Gateway

Die RS485-Repeater

von romutec bieten zuverlässige und flexible Lösungen für die Verstärkung und Optimierung von RS485-2-Draht-Bussystemen. Diese Geräte sind darauf ausgelegt, Datensignale zu verstärken, Bussegmente zu koppeln und die Netzwerkstabilität zu erhöhen. Sie ermöglichen den Aufbau komplexer Netzwerktopologien wie Sterntopologien und sind kaskadierbar, um die maximale räumliche Netzwerkausdehnung zu erzielen.

Funktionsumfang

• Signalverstärkung: Verstärkung von Amplitude, Flankensteilheit und Signalbreite, um die Qualität und Reichweite des Bussystems zu verbessern.

• Kopplung von Netzwerksegmenten: Verbindung von bis zu vier Netzwerksegmenten pro Repeater mit einer maximalen Segmentlänge von 1200 Metern.

• Sterntopologie: Ideal für Anwendungen, bei denen sternförmige Verkabelungen erforderlich sind, ohne zusätzliche Umbauarbeiten.

• Galvanische Trennung: Alle Ausgänge sind galvanisch getrennt, um eine sichere und störungsfreie Kommunikation zu gewährleisten (optional auch ohne galvanische Trennung verfügbar).

• Kaskadierbarkeit: Möglichkeit zur Erweiterung der Teilnehmerzahl und Netzwerkausdehnung.

• Halbduplex-Betrieb: Unterstützt alle RS485-2-Draht-Bussysteme wie Modbus RTU und BACnet MS/TP.

Technische Daten

• Versorgungsspannung: 24 V AC/DC oder 8–24 V AC/DC (je nach Modell)

• Kommunikationsschnittstellen: RS485, Halbduplex-Betrieb

• Maximale Segmentlänge: 1200 Meter

• Maximale Teilnehmeranzahl: 255 Geräte

• Konfiguration: Dip-Schalter für Terminierung und Datenleitungstausch

• LED-Anzeigen: Visualisierung von Betriebsstatus und Datenkommunikation

• Schutzart:

• HSR-RS485-4: IP20 (DIN-Schienenmontage)

• FBR-

Die romod-Serie von romutec bietet eine umfassende Auswahl an modularen Komponenten für die Gebäudeautomation. Die Module sind speziell darauf ausgelegt, in Kombination mit Modbus RTU-Geräten vielseitige Steuerungs- und Überwachungsaufgaben zu übernehmen. Von Digital- und Analog-Eingängen bis hin zu Relais-Ausgängen und speziellen 3-Punkt-Steuerungen deckt die Serie eine breite Palette von Anwendungsfällen ab.

Funktionsumfang

Die romod-Serie zeichnet sich durch ihre modulare Bauweise und einfache Integration aus. Jedes Modul der Serie verfügt über eine eigenständige RS485-Schnittstelle, wodurch zusätzliche Gateways überflüssig werden. Dank der Autobauding-Funktion wird die Baudrate automatisch erkannt, was die Installation und Inbetriebnahme erheblich erleichtert.

Zu den Hauptmerkmalen gehören:

• Vielfältige Ein-/Ausgänge: Unterstützung für digitale und analoge Signale, Zählerfunktionalität und Relaissteuerung.

• Modulare Erweiterung: Flexibel skalierbar durch die einfache Kombination verschiedener Module.

• Lokale Bedienbarkeit: Jedes Modul ermöglicht manuelle Steuerung, Prioritätsübersteuerung und Statusanzeige.

Technische Daten

Die romod-Serie umfasst Module wie:

• 16DI: Digital-Eingangsmodul zur Überwachung von bis zu 16 Meldungen.

• 8DO und 8DO-R: Digital-Ausgangsmodule mit MOSFET- oder Relais-Ausgängen.

• 4DIO-R: Kombination aus Digital-Ein- und Ausgängen.

• 8AI und 8AO: Module zur Verarbeitung analoger Signale, wie Temperatur- und Spannungssensoren.

• 4DI2DO-R-3P: Modul mit speziellen 3-Punkt-Relaisausgängen für Jalousie- und Klappensteuerungen.

Die Serie unterstützt alle gängigen Modbus-Befehle und ist kompatibel mit einer Vielzahl von Automationssystemen. Die hohe Schutzart und robuste Bauweise gewährleisten eine lange Lebensdauer auch in anspruchsvollen Umgebungen.

Vorteile:

• Lokale Vorrangbedien-/Anzeigeeinrichtung (nach DIN ISO 16484 / VDI 3814)

• Datenpunkte immer nutzbar, auch bei Ausfall der DDC

• Übersichtliche Anordnung und Darstellung des Anlagenzustandes

• Verbindung zwischen Modulen und DDC-Unterstation nach Modbus Spezifikation

• Datenpunkterfassung entfällt auf der SPS-Seite bzw. keine Parallelverdrahtung notwendig
