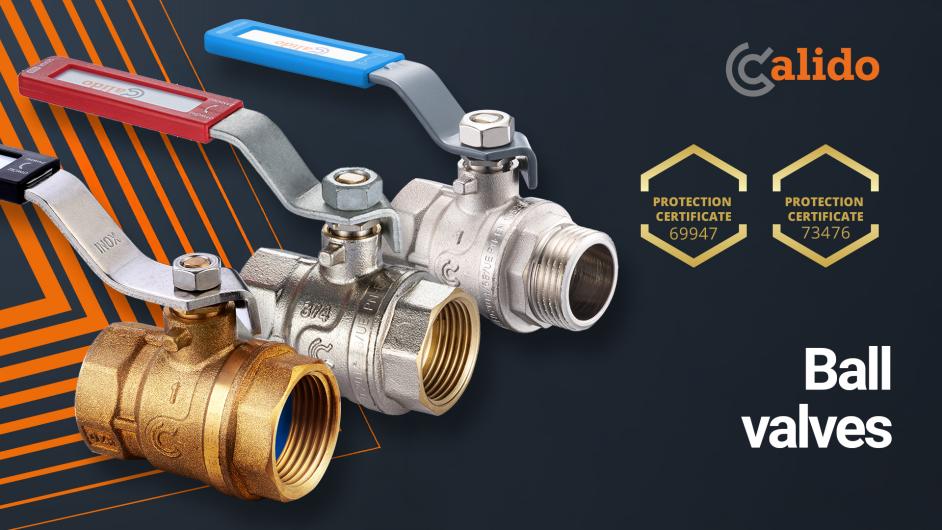

Anti-Kalk-Kugelhähne S40 PRO mit nanokeramikbeschichteter Kugel für Trinkwasser

Die CALIDO S40 PRO-Serie besteht aus Anti-Kalk-Kugelhähnen, die für den Einsatz in Trinkwasserversorgungssystemen, Zentralheizungsanlagen (Wasser in Heizsystemen muss den Anforderungen der Norm PN-04607:1993 entsprechen), pneumatischen und Ölsystemen (diese Systeme müssen frei von Verunreinigungen sein, die die Ventile beschädigen könnten) sowie Kühlsystemen entwickelt wurden.

Materialien:

• Materialien, die für den Kontakt mit Trinkwasser und Glykol-Lösungen bis zu 40% Konzentration zugelassen sind.
• Materialien, die den Anforderungen der 4MS-Initiative entsprechen.
• Gehäuse aus DZR-Messing, das gegen Entzinkung beständig ist.
• Kugel aus CW617N-Messing, beschichtet mit Nanokeramik.
• Externe Oberflächen: sandgestrahltes Messing.
• Dichtungen für Kugel, Stopfbuchse und Spindel aus PTFE (Teflon).
• Hebel und Hebelmutter aus Edelstahl.

Technische Parameter:

• PN (Nennbetriebsdruck): 40 bar (für Flüssigkeiten).
• Tmin: -20°C (frostfreie Bedingungen).
• Tmax: 150°C (für Flüssigkeiten).

Merkmale und Vorteile:

• Nanokeramikbeschichtete Kugel: Verhindert Kalkablagerungen, die den Betrieb des Ventils beeinträchtigen könnten.
• Doppelte Abdichtung der Spindel:
  • Am oberen Ende der Spindel befindet sich eine traditionelle passive Stopfbuchse mit einer Mutter für zusätzliche Abdichtung.
  • Am unteren Ende wird eine moderne dynamische Abdichtung verwendet, bei der die Abdichtungskraft mit steigendem Druck zwischen Kugel und Gehäuse zunimmt, um Dichtheit zu gewährleisten.
• Verstärkte Struktur: Erhöhte Wandstärken in kritischen Bereichen und vier Verstärkungsbrücken am Gehäuse garantieren Haltbarkeit und eine lange Lebensdauer.
• Sicherheitsorientiertes Design: Die Konstruktion und Montage der Spindel verhindern, dass sie aus dem Gehäuse herausgedrückt wird, und gewährleisten Sicherheit.
• Fadenführung: Die Einführphase für Dichtungsmaterial erleichtert das Verschrauben von Elementen.
• Haltbarer Hebel: Ausgestattet mit einem Edelstahlhebel und einer Kunststoffüberzug, der eine lange Lebensdauer des Hebels sicherstellt.
• Beschriftungssystem: Der Hebelüberzug verfügt über ein Fenster und ein Etikett, das Beschriftungen wie z. B. das gesteuerte Gerät ermöglicht.
• Reversible Hebelmontage: Das Gehäuse- und Hebeldesign ermöglicht die Montage des Hebels auf beiden Seiten, was die Ventilinstallation erleichtert.

Kugelhähne S30 mit dynamischer Abdichtung für Trinkwasser

Die CALIDO S30-Serie besteht aus manuell betriebenen Kugelhähnen, die für den Einsatz in Zentralheizungsanlagen, Trinkwasserversorgungssystemen sowie pneumatischen und Ölsystemen entwickelt wurden. Diese Ventile kombinieren eine robuste Konstruktion mit innovativer Abdichtungstechnologie, um zuverlässigen Betrieb und langfristige Haltbarkeit zu gewährleisten.

Materialien:

• Zugelassene Materialien für den Kontakt mit Trinkwasser und Glykol-Lösungen bis zu 40%.
• Gehäuse, Kugel und Spindel aus CW617N-Messing.
• Externe Oberflächen: vernickelt.
• Dichtungen für Kugel, Stopfbuchse und Spindel aus PTFE (Teflon).
• Hebel und Hebelmutter aus Stahl mit GEOMET-Korrosionsschutz (optional mit Aluminium-"Schmetterlingshebel", pulverbeschichtet).

Technische Parameter:

• PN (Nennbetriebsdruck): 30 bar (für Flüssigkeiten).
• Temperaturbereich: Tmin = -20°C (frostfreie Bedingungen), Tmax = 150°C (für Flüssigkeiten).
• Maximale Temperatur für halbverschraubte Ventile: 110°C.

Merkmale und Vorteile:

• Dynamische Spindelabdichtung:
  • Traditionelle passive Stopfbuchse am oberen Ende der Spindel, verstellbar mit einer Mutter für zusätzliche Abdichtung.
  • Moderne dynamische Abdichtung am unteren Ende der Spindel, bei der die Abdichtungskraft mit steigendem Druck zwischen Kugel und Gehäuse zunimmt, um Dichtheit zu gewährleisten.
• Verstärkte Struktur: Erhöhte Wandstärken in kritischen Bereichen und vier Verstärkungsbrücken am Gehäuse garantieren Haltbarkeit und eine lange Lebensdauer.
• Sicherheitsorientiertes Design: Die Konstruktion und Montage der Spindel verhindern, dass sie aus dem Gehäuse herausgedrückt wird, und gewährleisten Sicherheit.
• Fadenführung: Die Einführphase für Dichtungsmaterial erleichtert das Verschrauben von Elementen.
• Haltbarer Hebel: Stahhebel mit GEOMET-Korrosionsschutz, optional mit Kunststoffüberzug für erhöhte Langlebigkeit. Die "Schmetterlingshebel"-Option ist pulverbeschichtet.
• Beschriftungssystem: Der Hebelüberzug verfügt über ein Fenster und ein Etikett zur einfachen Identifizierung der Ventilfunktion, z. B. zur Steuerung des Flusses zu bestimmten Geräten.
• Reversible Hebelmontage: Das Gehäuse- und Hebeldesign ermöglicht die Montage des Hebels auf beiden Seiten, was die Ventilinstallation erleichtert.

Zertifizierungen:

• Produkt zertifiziert durch NIZP-PZH (Messingkomponenten, die mit Wasser in Kontakt kommen, sind nickelfrei).

Kugelhähne S30 N mit dynamischer Abdichtung

Die CALIDO S30 N-Serie besteht aus manuell betriebenen Kugelhähnen für Wasser, die für den Einsatz in Zentralheizungsanlagen, pneumatischen und Ölsystemen entwickelt wurden. Diese Ventile gewährleisten zuverlässigen Betrieb, Langlebigkeit und Sicherheit durch fortschrittliche Abdichtungstechnologie.

Merkmale und Vorteile:

• Doppelte Abdichtung:
  • Interne (Kugel) und externe (Spindel) Abdichtung erfolgt mit PTFE-Dichtungen.
  • Zur Verbesserung der Betriebssicherheit ist die Spindel mit einem dualen Abdichtungssystem ausgestattet:
    • Traditionelle passive Stopfbuchse am oberen Ende der Spindel, mit der Möglichkeit, zusätzliche Dichtheit durch eine Mutter zu erzielen.
    • Moderne dynamische Abdichtung am unteren Ende der Spindel, bei der die Abdichtungskraft mit steigendem Druck zwischen Kugel und Gehäuse zunimmt, um Dichtheit zu gewährleisten.

Technische Daten:

• Temperaturbereich (für Flüssigkeiten): Von -20°C (frostfreie Bedingungen) bis 150°C.
• Betriebsdruck (für Flüssigkeiten): Bis zu 30 bar.
• Gewinde: Entspricht PN-EN-ISO 228/1.
• Materialkompatibilität: Alle für die Ventilproduktion verwendeten Materialien sind für Glykol-Lösungen bis zu 40% zugelassen.

Anwendungen:
Die S30 N-Ventile eignen sich ideal für Zentralheizungsanlagen sowie pneumatische und Ölsysteme und bieten zuverlässige Durchflussregelung und Betriebssicherheit in anspruchsvollen Installationen.
