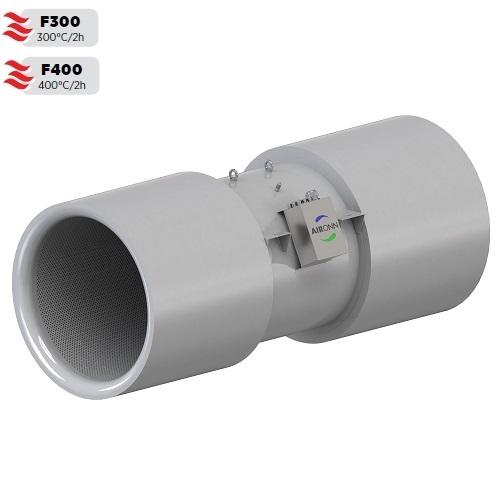

Tunnel-Strahlventilatoren

Strahlventilatoren sind für zwei wesentliche Anwendungen in Tunneln unverzichtbar:

• Tägliche Belüftung – Sorgt für einen gleichmäßigen Luftstrom und eine gute Luftqualität.
• Notfallbelüftung – Unterstützt die Rauchabführung im Brandfall und erleichtert die sichere Evakuierung von Personen.

In Notfallsituationen entfernen unsere Strahlventilatoren Rauch effizient direkt an der Brandquelle und schaffen so ein kritisches Zeitfenster für die Evakuierung. Diese Ventilatoren sind mit Komponenten und Motoren ausgestattet, die für den Betrieb bei hohen Temperaturen ausgelegt sind, und bieten auch unter anspruchsvollsten Bedingungen zuverlässige Leistung. Sowohl unsere Ventilatoren als auch die Motoren entsprechen den EN-12101-3-Standards und sind F300- und F400-zertifiziert. (Siehe: Dokumente)

Produktspezifikationen

• Durchmesserbereich: Von 400 mm bis 1800 mm
• Motorleistung: Von 0,55 kW bis 160 kW
• Schubkraft: Bis zu 3200 Newton
• Schaufelstrukturen: Verfügbar in Einweg- und Zweiweg-Optionen

Materialien und Herstellung

• Ventilatorschaufeln und Befestigungselemente: Hergestellt aus ETIAL 171 Aluminiumlegierung, im Spritzgussverfahren produziert und konform mit dem EN1725-Standard.
• Wellenverbindungsringe: Gefertigt aus CK-45 Karbonstahl, bieten Stärke und Haltbarkeit.
• Befestigungselemente: Schrauben und Muttern sind zinkbeschichtet für Korrosionsbeständigkeit.

Strukturelle Integrität

• Ventilatorgehäuse: Die Wandstärke wird durch strukturelle Analysen und umfangreiche Nachfertigungstests an die unterschiedlichen Durchmesser angepasst.
• Schalldämpfer:
  • Innen- und Außenzylinder, Einlassöffnungen und Auslassringe mit einer Wandstärke von 2 mm.
  • Löcher im Innenzylinder mit 8 mm Durchmesser.
  • Feuerfeste Steinwolle-Isolierung, 100 mm dick mit einer Dichte von 50 kg/m³, bietet Hitzebeständigkeit bei hohen Temperaturen.

Haltbarkeit und Schutz

Alle Blechteile sind feuerverzinkt für Korrosionsbeständigkeit und mit Epoxidharzfarbe beschichtet, um zusätzliche Langlebigkeit zu gewährleisten.
