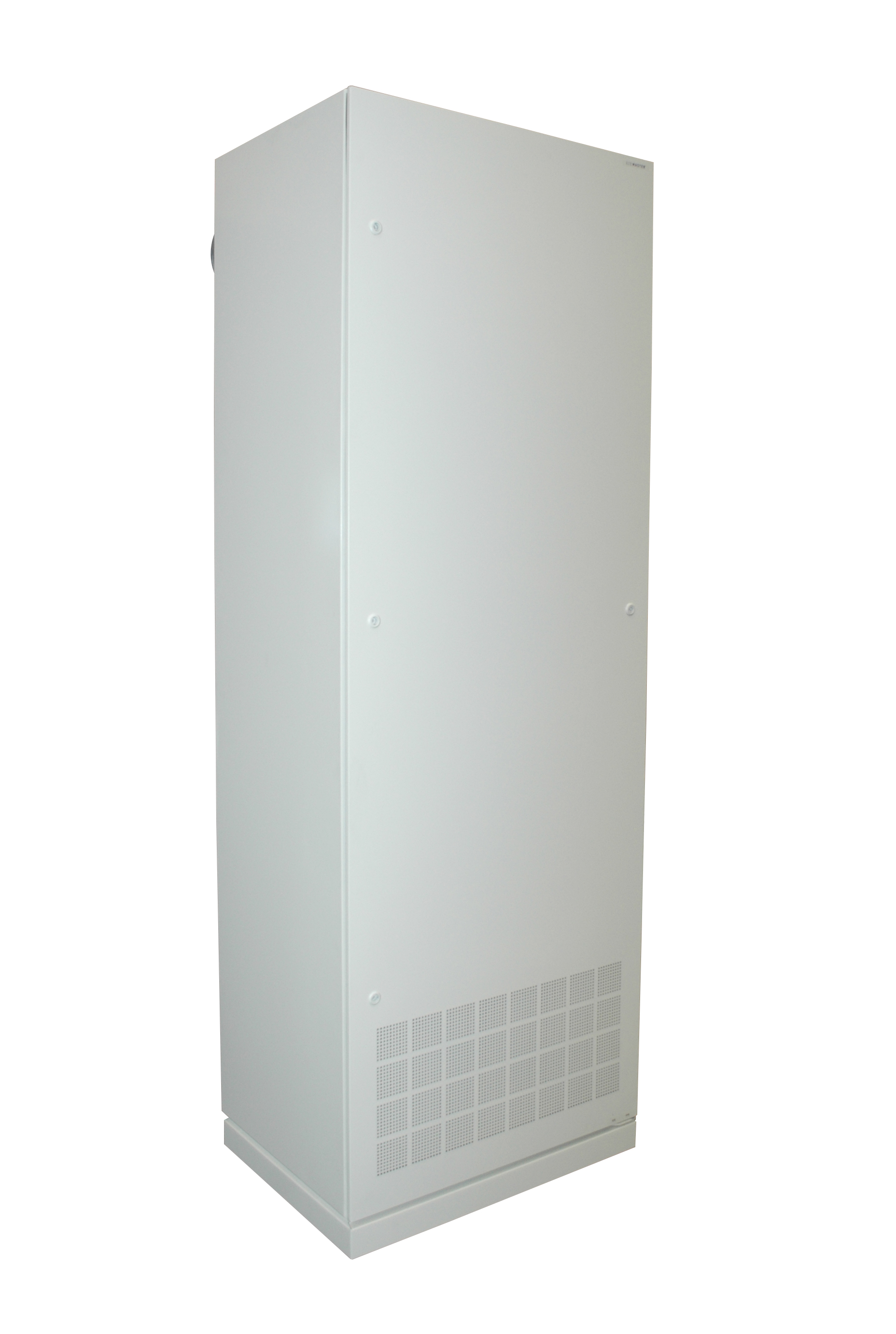

Dezentrales Kompakt-Lüftungsgerät mit Wärmerückgewinnung und integriertem Bypass zur Standmontage und in den Varianten Mischlüftung oder Verdrängungslüftung. Es wird standardmäßig mit Außen- und Abluftfiltern (ePM1 55% / ePM10 75%) ausgestattet. Das extrem leise Gerät erzeugt bei Nennleistung lediglich einen Schallpegel von <= 35 dB(A). Bei 80% Leistung beträgt der Schallpegel <= 30 dB(A).

Dieses Lüftungsgerät kann in verschiedenen Ausführungsvarianten und mit intern verbautem Heizregistern (Zubehör) geliefert werden.

Um Zugerscheinungen bei abgeschaltetem Gerät zu vermeiden ist in der Außenluft und in Fortluft eine motorische Klappe installiert.
Die Wartung und der Filterwechsel erfolgen über die von unten zugängige Revisionsklappe. Das Gerät ist standardmäßig mit einer Kondensatwanne ausgestattet.

Das Gehäuse besteht aus verzinktem Stahlblech, außen pulverbeschichtet. Innen ist es mit einer wärme- und schalldämmender Isolation ausgestattet.
Farbe: Reinweiß (RAL 9010)

Wärmerückgewinnung:

Die Gegenstromwärmetauscher aus Kunststoff sind nach DIN EN 308 geprüft und anerkannt. Der Wärmebereitstellungsgrad beträgt bis zu 95%. (85% nach EN 308, trocken).
WRG-Klasse H1 nach DIN EN 13053

Ventilatoren:

Luftförderung über zwei geräuscharme, energiesparende und wartungsfreie EC-Motoren. Die Ansteuerung erfolgt stufenlos.

Das Gerät wird fertig verdrahtet, getestet und betriebsbereit geliefert.

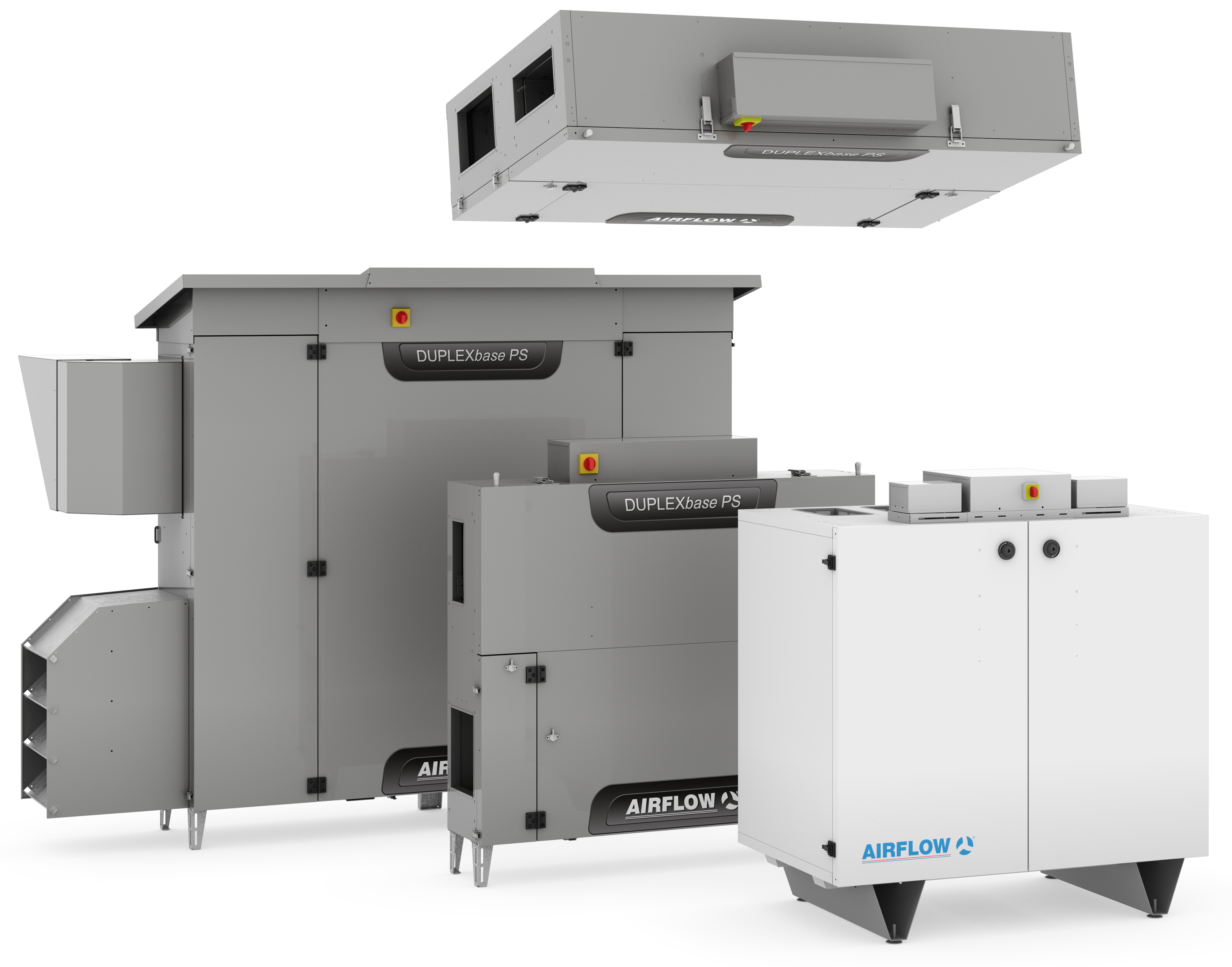

Mit den DUPLEXbase Geräten treffen Sie bei jeder Planung die richtige Wahl.

Die Allrounder bieten für jede Montagesituation das passende Gerät: Ob als Stand- oder Deckengerät im Innenraum oder stehend als Outdoorvariante – die Airflow-Lösungen sind vielseitig einsetzbar, selbst in beengten Raumverhältnissen finden sie ihren Platz.

Für die Innenraummontage bietet Airflow zwölf Geräte in einem breiten Leistungsspektrum von 500 bis 6000 m³/h Volumenstrom. So wird DUPLEXbase den unterschiedlichsten Anforderungen gerecht und kann zur Komfortlüftung bei einer Vielzahl von Anwendungen eingesetzt werden. Praktisch: Die Geräte lassen sich nicht nur stehend, sondern auch hängend an der Decke montieren, womit sie in ganz unterschiedlichen Gebäude- und Raumsituationen einsetzbar sind. Durch eine zusätzliche Ausstattung mit Wetterschutzdach und Wetterschutzhauben für Zu- und Abluft sind die Geräte vor Witterungseinflüssen sicher geschützt und so auch für die Außenaufstellung geeignet. Für besonders enge Einbausituationen gibt es kompakte Standgeräte mit vertikaler Stutzenanordnung, die wesentlich weniger Bodenfläche als übliche Standgeräte einnehmen. Auch lässt sich vor Ort die Ausführungsvariante rechts oder links wählen, indem über die Regelung der Zuluftventilator bestimmt wird.

Hohe Energieeffizienz
Dank der Kombination aus hocheffizientem Kreuzgegenstrom-Wärmerückgewinner mit Wirkungsgraden bis zu 93 %, VDI 6022 konformen Materialien sowie zwei unabhängig voneinander angetriebenen hocheffizienten EC-Ventilatoren (IE4) sind die Lüftungsgeräte DUPLEXbase äußerst energieeffizient im Betrieb. Zudem machen ein Gehäuse aus Aluzink-Sandwichpaneelen mit einer Polyisocyanurat-Isolierung (U=0,82 Wm²/K) und hervorragenden Gehäuseeigenschaften der Klassen T2 und TB2 die Geräte besonders robust. Sie entsprechen dem Passivhaus-Standard. Zusätzlich sind in den Lüftungsgeräten eine Bypass-Klappe mit Stellantrieb, sowie Zu- und Abluftfilter ePM1 55 % und ePM10 50 % verbaut. Bei Bedarf kann eine zweite Filterstufe eingesetzt werden.

Perfekt geregelt
Alle DUPLEXbase Geräte sind serienmäßig mit einer digitalen Steuerung ausgestattet – inklusive Touchpanel mit integriertem Webserver, Modbus und Cloud-Anbindung. Externe Sensoren können einfach auf die Steuerung aufgeschaltet werden. Damit lassen sich alle Modelle individuell und je nach Bedarf regeln. Eine optionale KNX / BACnet-Schnittstelle sorgt für ein optimales Zusammenspiel mit vorhandenen Gebäudeleittechniken.

DUPLEXbase ist kurzfristig ab Lager erhältlich, bedienerfreundlich vorkonfiguriert und per „Plug-and-play“ schnell und unkompliziert einsetzbar.

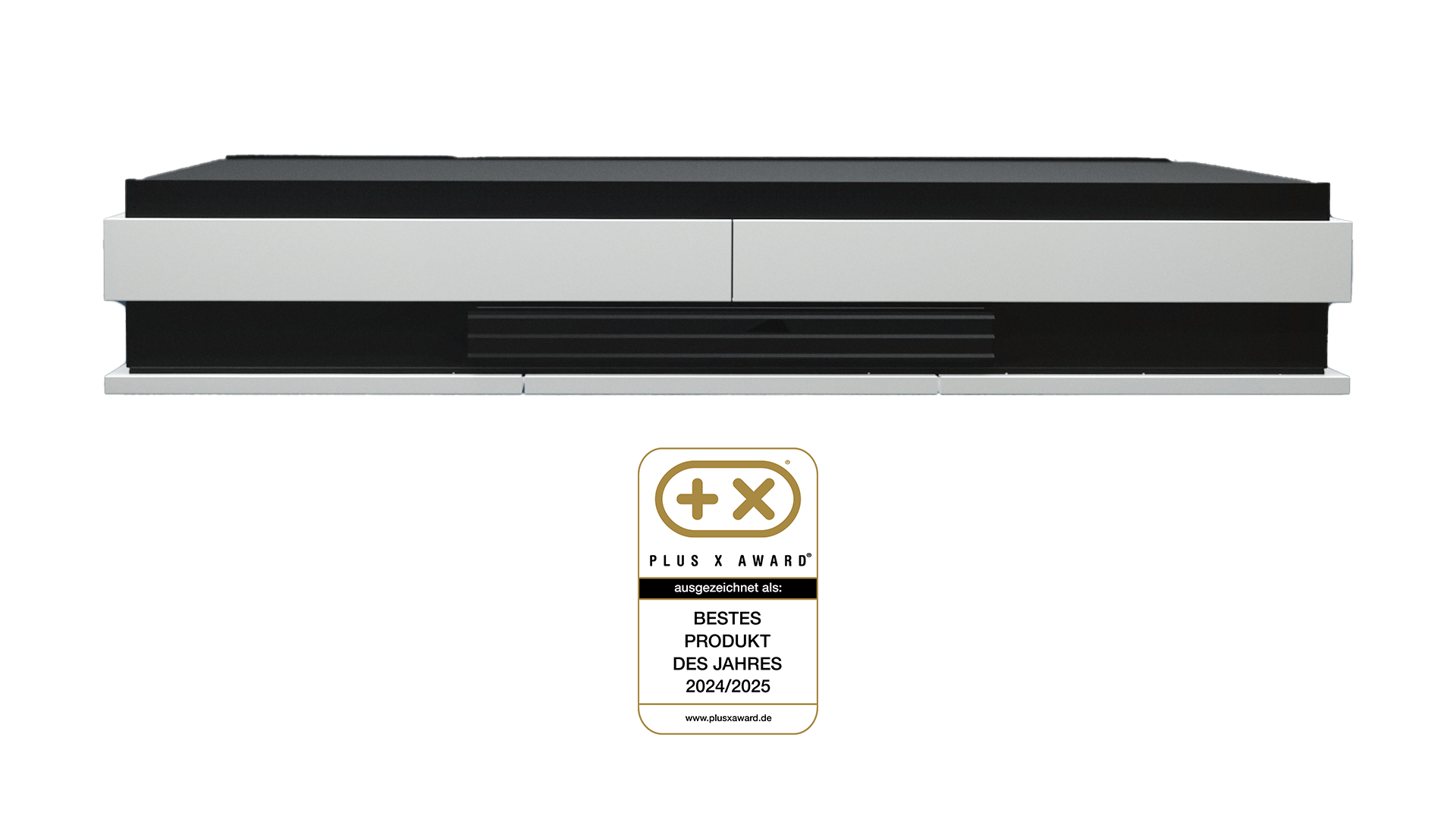

Eine atemberaubende Innovation

Wir stellen Ihnen unsere revolutionäre Innovation DUPLEX Vent X vor – die perfekte All-In-One-Lösung, die eine zuverlässige Raumlüftung mit einem angenehmen Raumklima verbindet.

Das Lüftungsgerät wird in einer modernen Designlinie mit stilvollen Schwarz-Weiß-Farbkombinationen geliefert. Ein zeitloses und ästhetisches Design, das sich perfekt in die Umgebungen einfügt, für die die Einrichtung bestimmt ist. Bei der Entwicklung des DUPLEX Vent X stand die geringe Geräuschentwicklung im Fokus, damit das Lüftungsgerät in Innenräumen ohne störende Kompressorgeräusche eingesetzt werden kann. Die Möglichkeit der Teilintegration ist besonders für eine Installation bei niedriger Deckenhöhe von Vorteil.

Ein angenehmes Raumklima bei niedrigen Energie­kosten

Bei dem Konzept handelt es sich um ein einmaliges, kompaktes, dezentrales Lüftungssystem mit reversibler Luft-Luft-Wärmepumpe bei einem Volumenstrom bis 288 m³/h bei 35 dB(A). Dadurch eignet sich das Gerät besonders für Büroumgebungen, Besprechungsräume und modulare Baukonzepte.

Das DUPLEX Vent X sorgt für ein optimales Raumklima, Wohlbefinden und Behaglichkeit. Gleichzeitig senkt es die Energiekosten dank der effizienten Wärmerückgewinnung. Die intelligente Regelung steuert die Kühlung oder Heizung abhängig von der gewünschten Anforderung. Darüber hinaus werden durch die Verwendung des natürlichen Kältemittels Propan R290 mit einem GWPD-Wert von 0,02 die Umweltauswirkungen der integrierten Wärmepumpe erheblich reduziert.

DUPLEX Vent X verfügt über eine modulare Steuerung und viele Kommunikations­möglichkeiten.
Das Gerät wird mit einer App gesteuert, die auf einem iOS- oder Android-Mobilgerät verwendet werden kann. Es kann ebenso nahtlos mit Airlinq® Online verbunden werden, dem cloudbasierten Webportal von Airflow, mit dem Sie alle Ihre Lüftungsgeräte an einem Ort steuern, bedienen und überwachen können.

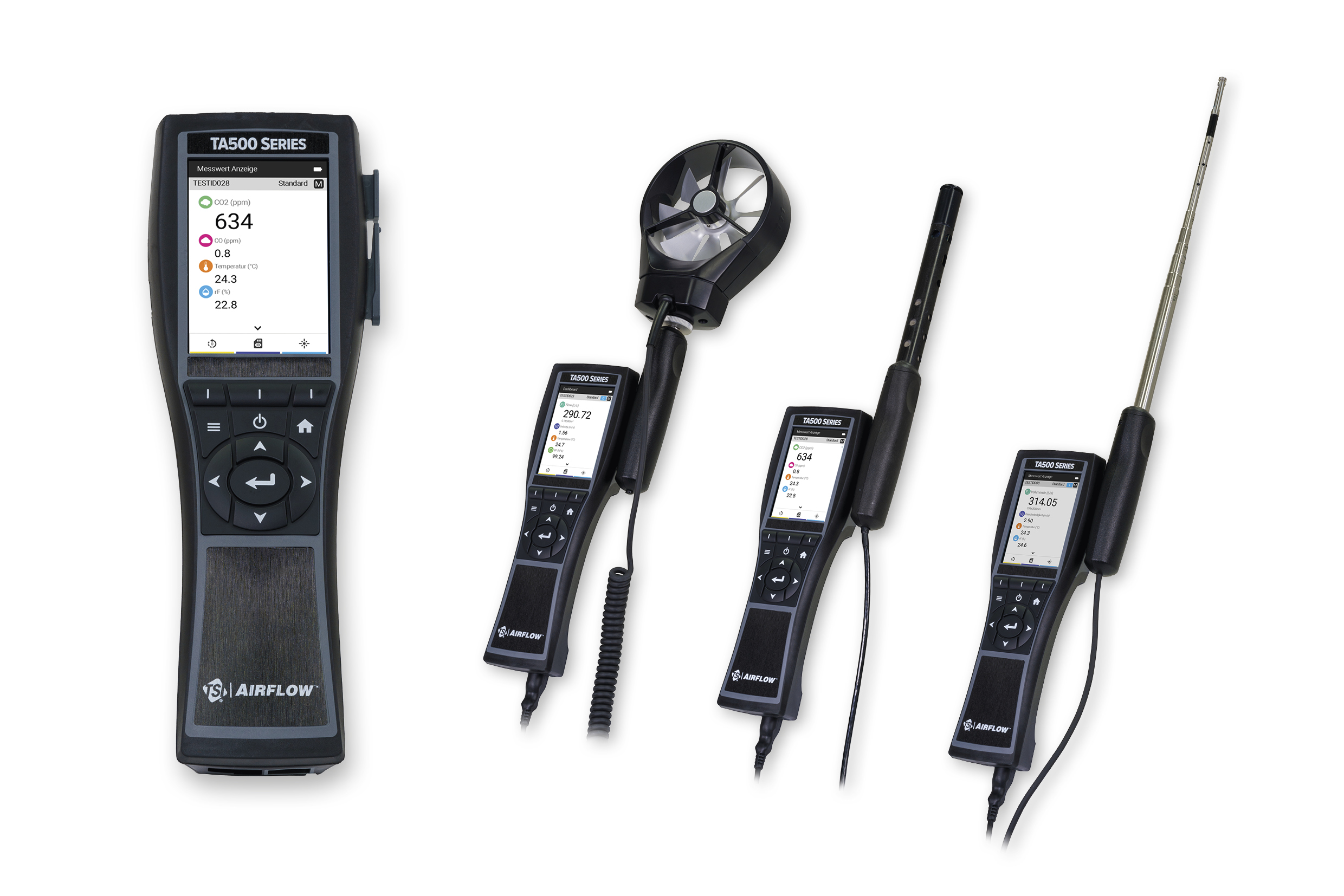

Multifunktionsgeräte zur präzisen Messung von Klima- und Luftqualität

Um die Luftqualität in Innenräumen bestimmen zu können, bedarf es exakter und zuverlässiger Messungen. Mit der neuen Produktserie
TA 500 bietet Airflow drei hochpräzise Multifunktionsgeräte zur Prüfung und Regulierung von HLK-Systemen. Die tragbaren Modelle sind für den Einsatz mit einer breiten Palette von Plug-in-Sonden zur Messung unterschiedlichster Parameter wie Luftgeschwindigkeit, Volumenstrom, relativer Feuchtigkeit, CO2-Gehalt sowie für Luftgittermessungen konzipiert. Geführte Workflows und eine intuitive Menüstruktur unterstützen die einfache Bedienung der Messgeräte.

Bei der Beurteilung der Luftqualität in Innenräumen kommt es auf höchste Messgenauigkeit und Präzision an. Insbesondere, wenn es um die Prüfung und Zertifizierung von für Forschung und Wissenschaft genutzten Räumen geht, müssen Messwerte zu 100 Prozent zuverlässig sein. Die neue Produktserie TA 500 der Airflow Lufttechnik GmbH bietet mit den Thermoanemometern TA 500, TA 530 und TA 550 drei Multifunktions-Messgeräte zur einfachen und exakten Messung der Klima- und Luftqualität. Smartes Produktdesign, ein neuer größerer Speicher und eine intelligente Menüführung machen die Geräte der Serie TA 500 zu unverzichtbaren Tools bei der Inbetriebnahme, Prüfung und Regulierung von HLK-Systemen.

Intuitive Menüstruktur und funktionales Design

Die tragbaren, handgehaltenen Messgeräte im ergonomischen Design verfügen über eine menügesteuerte Benutzeroberfläche mit Eingabeaufforderung für eine besonders einfache Bedienung. Das hochauflösende Farbdisplay zeigt mehrere Messungen gleichzeitig in Echtzeit an und leitet mit geführten Workflows durch die Einrichtung und den Betrieb des Geräts. Vom Benutzer individuell anpassbare Softkeys erlauben darüber hinaus einen schnellen Zugriff auf gängige Funktionen. Dank praktischer Sondenhalterung und integrierter Magnete können die Multifunktionsgeräte an freiliegenden Rohrleitungen oder anderen metallischen Oberflächen befestigt werden – so ist auch ein freihändiges Arbeiten unkompliziert möglich.

Hochpräzise Messgeräte für vielseitige Anwendungen

Alle Modelle der Serie TA 500 eignen sich zur genauen Prüfung und Regulierung von HLK-Systemen sowie zu Luftqualitäts- und Luftstromuntersuchungen in unterschiedlichsten Anwendungsbereichen, einschließlich der Prüfung von Reinräumen, biologischen Sicherheitswerkbänken oder Laborabzuganlagen. Die Messgeräte verfügen zudem über integrierte Workflows zur Berechnung des prozentualen Anteils in der Außenluft, der zur Bestimmung der Lüftungseffizienz in einem Gebäude oder Innenraum verwendet wird. Dank integriertem barometrischem Drucksensor und Temperatureingang ist eine Luftdichtekompensation möglich.

Zusätzliche Funktionen der Modelle TA 530 und TA 550

Die Modelle TA 530 und TA 550 bieten die zusätzliche Funktion der statischen sowie der Differenz-Druckmessung und können mit Pitot-Sonden zur Messung von Kanaltraversen verbunden werden. Das Thermoanemometer TA 550 ermöglicht zudem Wärmestromberechnungen zur Prüfung von Heiz- und Kühlsystemen bei Verwendung mit den passenden Sonden und bietet weiterhin vier Methoden zu geführten Luftgittermessungen, u.a. nach DIN EN12599 und 16211.

Plug-in-Sonden als praktische Erweiterung

Eine breite Palette optional erhältlicher Aufstecksonden ergänzt das Anwendungsspektrum der TA 500-Serie und ermöglicht eine Vielzahl unterschiedlicher Messungen und Funktionen: Neben IAQ-Sonden zur Messung der Luftqualität, thermischen Anemometersonden und Flügelrad-Anemometersonden zur Messung von Geschwindigkeit und Temperatur umfasst das vielfältige Sortiment außerdem verschiedene CO2-Sonden. Ist eine Kalibrierung notwendig, muss nur die Sonde zurückgeschickt werden, da alle Kalibrierdaten intern gespeichert sind.

Frische Luft ist Grundvoraussetzung für unsere Gesundheit und unser Wohlbefinden. Unglaubliche 12 m³ umfasst das Atemvolumen eines Menschen pro Tag – das sind etwa 20 Atemzüge pro Minute.

Wenn sich nun viele Personen über einen längeren Zeitraum in einem geschlossenen Raum aufhalten, verringert sich zwangsläufig die Luftqualität durch die CO2-haltige Atemluft. Ohne angepasste Lüftungsmaßnahmen treten schnell Kopfschmerzen auf und die Konzentrationsfähigkeit sinkt. „Da wir etwa 90 Prozent unserer Zeit innerhalb von Gebäuden verbringen, ist es umso notwendiger, die Raumluftqualität zu überwachen, um unser Wohlbefinden und die Bausubstanz zu erhalten“, erklärt Werner Russ, Geschäftsführer der Airflow Lufttechnik GmbH.

Die Pettenkoferzahl entscheidet

Doch was heißt gute Raumluftqualität? Und wie weiß man, dass ein Mindestluftwechsel nötig und somit eine Mindestanforderung an die Lufthygiene erzielt ist? Eine gute Orientierung für die Bewertung der Luftqualität gibt die sogenannte Pettenkoferzahl, die Obergrenze für die CO2-Konzentration. Sie entspricht einer CO2-Konzentration von 1.000 ppm (parts per million) = 0,1 Volumen-Prozent, ist also ein Richtwert für gute Luftqualität. Nach der Lüftungsnorm DIN 1946 soll ein CO2-Wert von 1.500 ppm nicht überschritten werden. Messungen haben ergeben, dass z. B. nach einer Stoßlüftung in Klassenräumen dieser Wert meist schon nach 10 bis 15 Minuten wieder überschritten wurde. Eine Möglichkeit entgegenzuwirken, sind Lüftungsgeräte. Sie messen über integrierte Sensoren den CO2-Gehalt der Luft in einem Raum und regeln automatisch den Bedarf an frischer Luft.

Die einfache Kontrolle

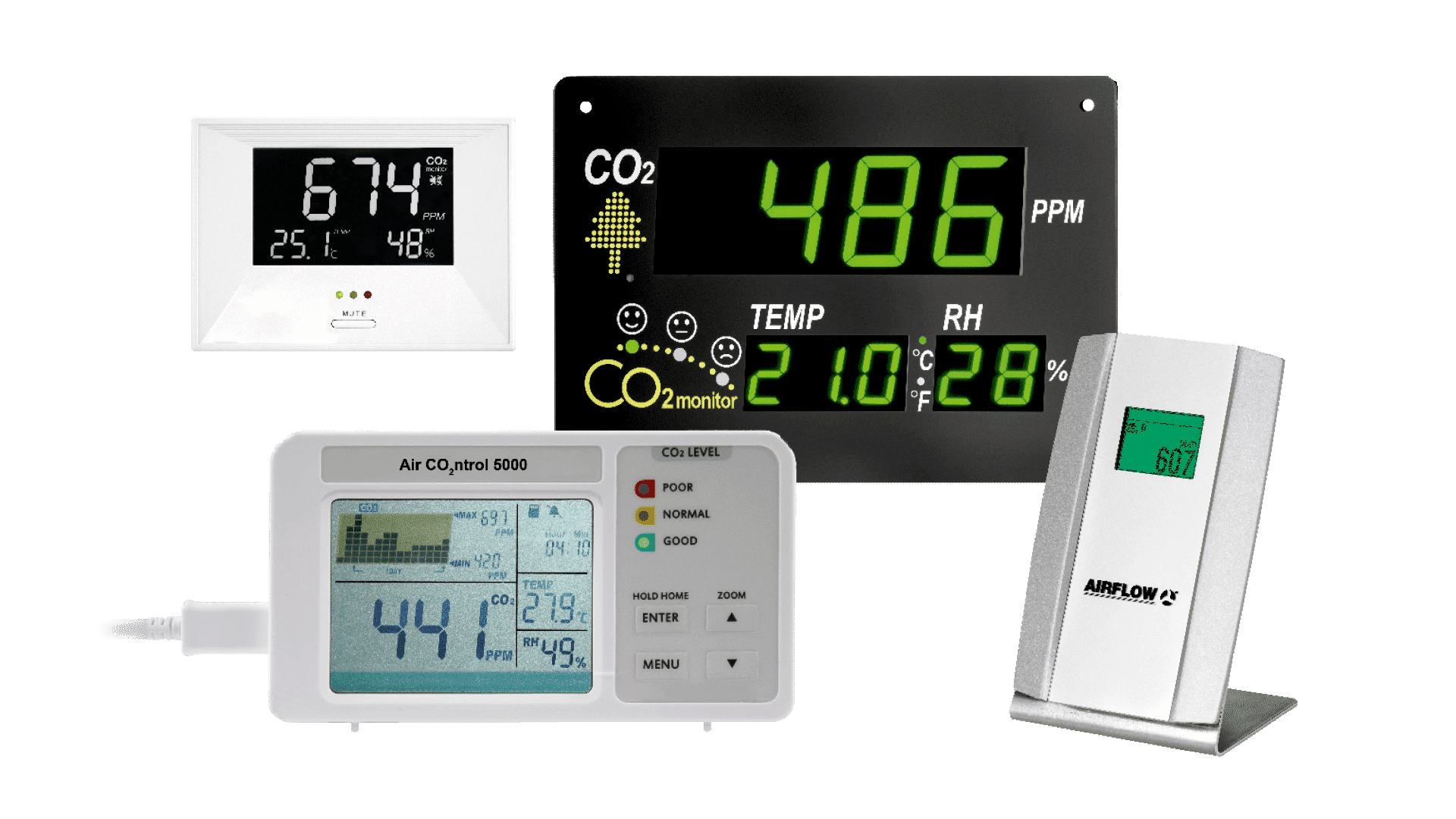

Nicht immer besteht jedoch die Möglichkeit zum Einsatz von automatischer Belüftung. Möchte man Schimmel oder Konzentrationsschwächen vorbeugen und den richtigen Lüftungszeitpunkt nicht verpassen, empfiehlt sich der Einsatz eines CO2-Monitors. Diese Geräte messen die CO2-Werte in geschlossenen Räumen und informieren darüber, wann das Fenster geöffnet werden muss, um eine angemessene Raumluftqualität sicherzustellen. Dadurch halten sie Gesundheit und Konzentrationsvermögen hoch und unterstützen das körperliche Wohlbefinden. In verschiedenen Ausführungen informieren die Messgeräte via LED-CO2-Ampel sowohl über die aktuellen CO2-Werte als auch die Temperatur und die relative Luftfeuchtigkeit (die in Summe die Raumluftqualität ergeben). Das NDIR (Non-Dispersive-Infrared) Messprinzip erfasst den Messbereich des CO2-Gehalts in der Raumluft bis 3.000 ppm. Zusätzlich zeigen verschiedenfarbige LEDs nach dem Ampelprinzip (grün, gelb und rot) die aktuelle CO2-Konzentration an. Die Nutzer von Besprechungssälen oder Büroräumen behalten die Raumluftqualität aufmerksam im Blick, so dass der notwendige Zeitpunkt zum Lüften nicht mehr verpasst wird. Das Gute: Die CO2-Monitore können ohne Vorkenntnisse von jedermann eingesetzt werden. Als Standmodell für den Schreibtisch oder an der Wand befestigt und am Strom angeschlossen, informieren sie in Konferenzräumen, Wartebereichen, öffentlichen Gebäuden, Büros und vielen Räumlichkeiten mehr.

Luftqualität nachhaltig im Blick

Eine weitere Möglichkeit, die Luftqualität schnell und einfach zu messen und zusätzlich über einen längeren Zeitraum zu erfassen und auszuwerten, bieten Messgeräte mit Datenlogging-Funktion, wie das Air CO2ntrol 5000. Das handliche Gerät mit großem Display inklusive Historie-Funktion eignet sich sowohl für die Tisch- als auch Wandmontage. Drei LEDs lassen jederzeit einen schnellen Schluss über die CO2-Belastung in Räumen zu. Sobald der individuell eingestellte Grenzwert überschritten wird, ertönt ein akustisches Signal. Alle Daten zur Luftqualität können dabei auf einer Micro-SD-Karte (CSV) gespeichert werden und lassen sich per Microsoft Excel auswerten. Mobil wird die Messung der Luftqualität mit Handmessgeräten. Auch sie überwachen zuverlässig den CO2-Gehalt der Innenraumluft. Facility-Manager oder HLK-Profis nutzen diese Geräte für Ermittlungen der Innenraumluftqualität und für die Beurteilung der Wirksamkeit von Lüftungsanlagen in Schulen, Büros, Fabriken oder Krankenhäusern. Das handliche Messgerät IAQ7525 misst beispielsweise schnell und präzise Kohlendioxid, Temperatur und Luftfeuchte und das alles mit nur einer Sonde. Mehr als 12.700 Messwerte können mit Datum und Uhrzeit versehen in dem Gerät gespeichert und auf einen Computer geladen werden.

Bedarfsgerecht und effizient gelüftet

Die praktischen Messgeräte in Kombination mit bedarfsgerechtem manuellen Lüften tragen somit erheblich zum körperlichen Wohlbefinden und der Erhaltung der baulichen Substanz bei.
